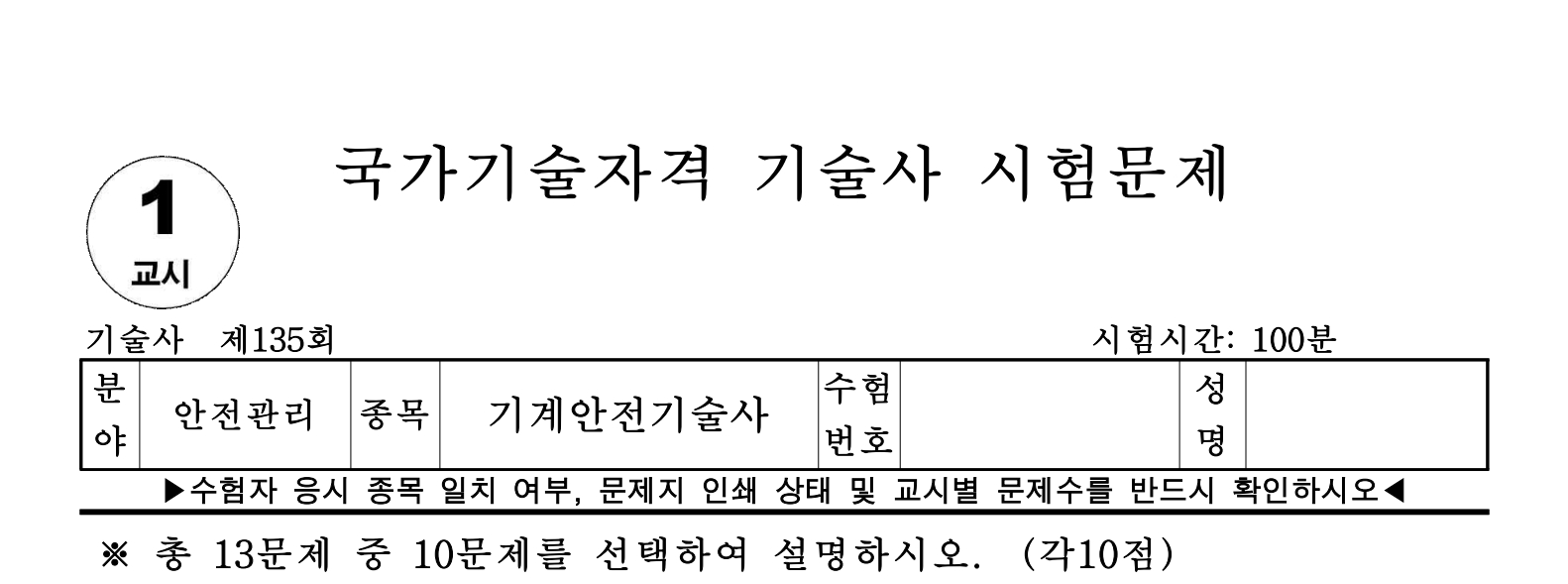

[기계안전기술사] 문제풀이 2025년 135-1-11 운전자 보호용 ROPS와 FOPS

11. 운전자를 보호하기 위한 안전장비의 일종인 ROPS와 FOPS에 대하여 설명하시오.

문제풀이

1. 정의

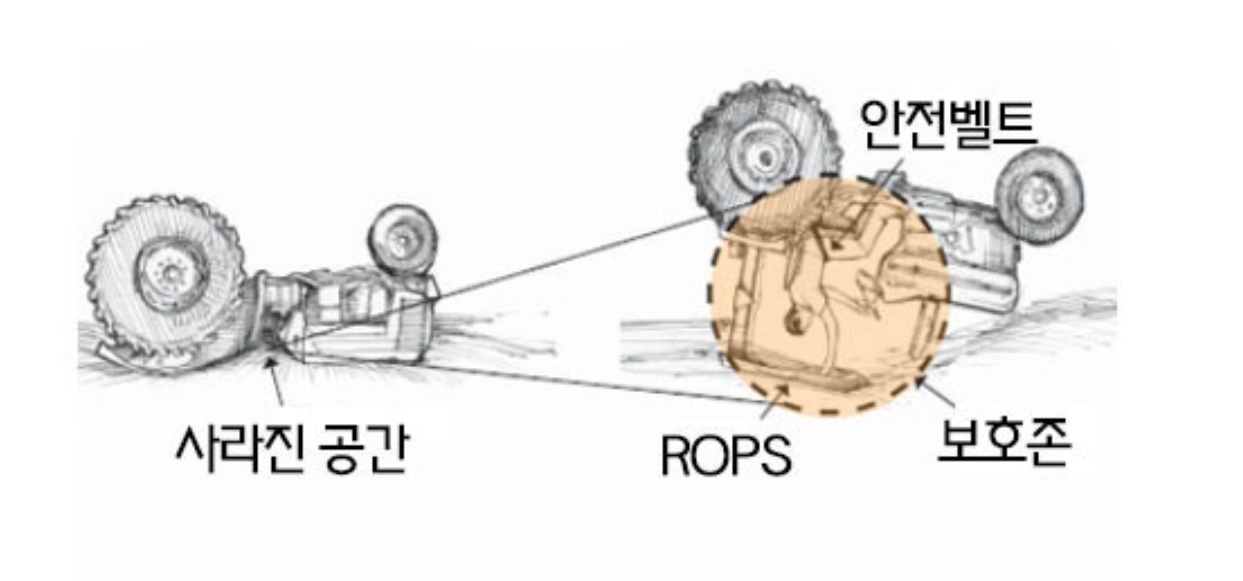

1) 전복보호구조(ROPS=Rollover Protection Structure) :
  건설기계가 전복되었을 때 좌석밸트를 착용한 조종사가 눌려 다칠 위험을 줄이도록 한 구조
2) 낙하물보호구조(FOPS = Falling Object Protection Structure)
    조종실 위쪽에서 낙하하는 낙하물(나무, 암석, 콘크리트 블록 조각, 수공구 등)로부터 조종사를 보호하기 위해 부착한 구조물
3) 변형한계체적(DLV=Deflection limiting volume)
    안전모를 착용한 조종사가 조종석에 앉은 상태에서 조종사를 보호할 수 있는 최소 공간

37. “전도보호구조”란 건설기계가 넘어졌을 때 좌석벨트를 착용한 조종사가 눌려 다칠 위험을 줄이도록 한 구조를 말한다.
38. “전복보호구조”란 건설기계가 전복되었을 때 좌석밸트를 착용한 조종사가 눌려 다칠 위험을 줄이도록 한 구조를 말한다.
39. “낙하물보호구조”란 조종실 위쪽에서 낙하하는 물체로부터 조종사를 보호하는 구조를 말한다.
40. “변형한계체적”이란 안전모를 착용한 조종사가 조종석에 앉은 상태에서 조종사를 보호할 수 있는 최소 공간을 말하며, 치수는 별표 1에 따른다.

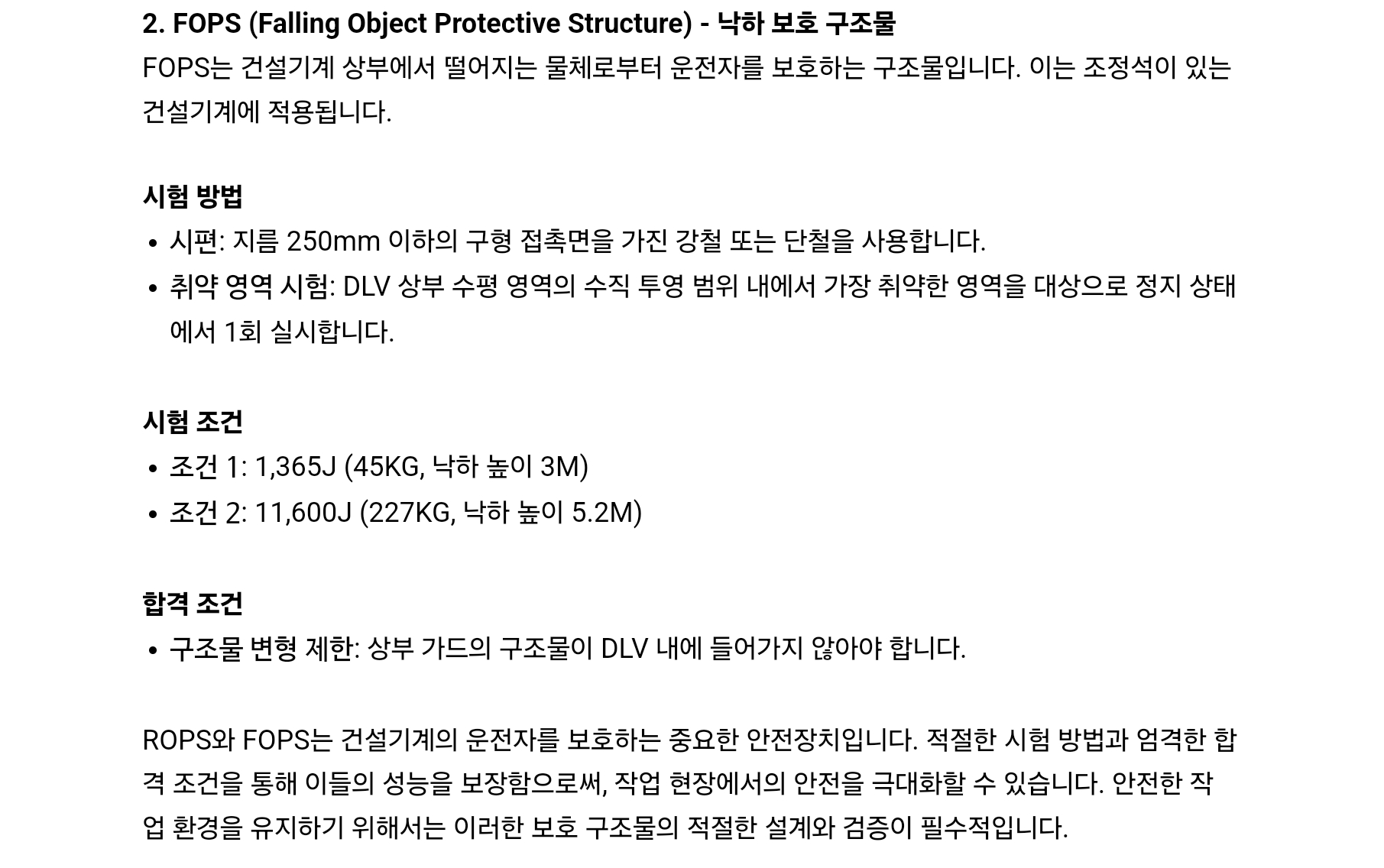

4) 낙하물보호구조(FOPS) 시험 :
건설기계 중 로더, 스크레이퍼, 모터그레이더의 조종사를 보호하기 위한 안전기준 제149조의5 제2호의 낙하물보호구조(FOPS = Falling Object Protection Structure)에 대한 시험방법에 대해  규정한다.

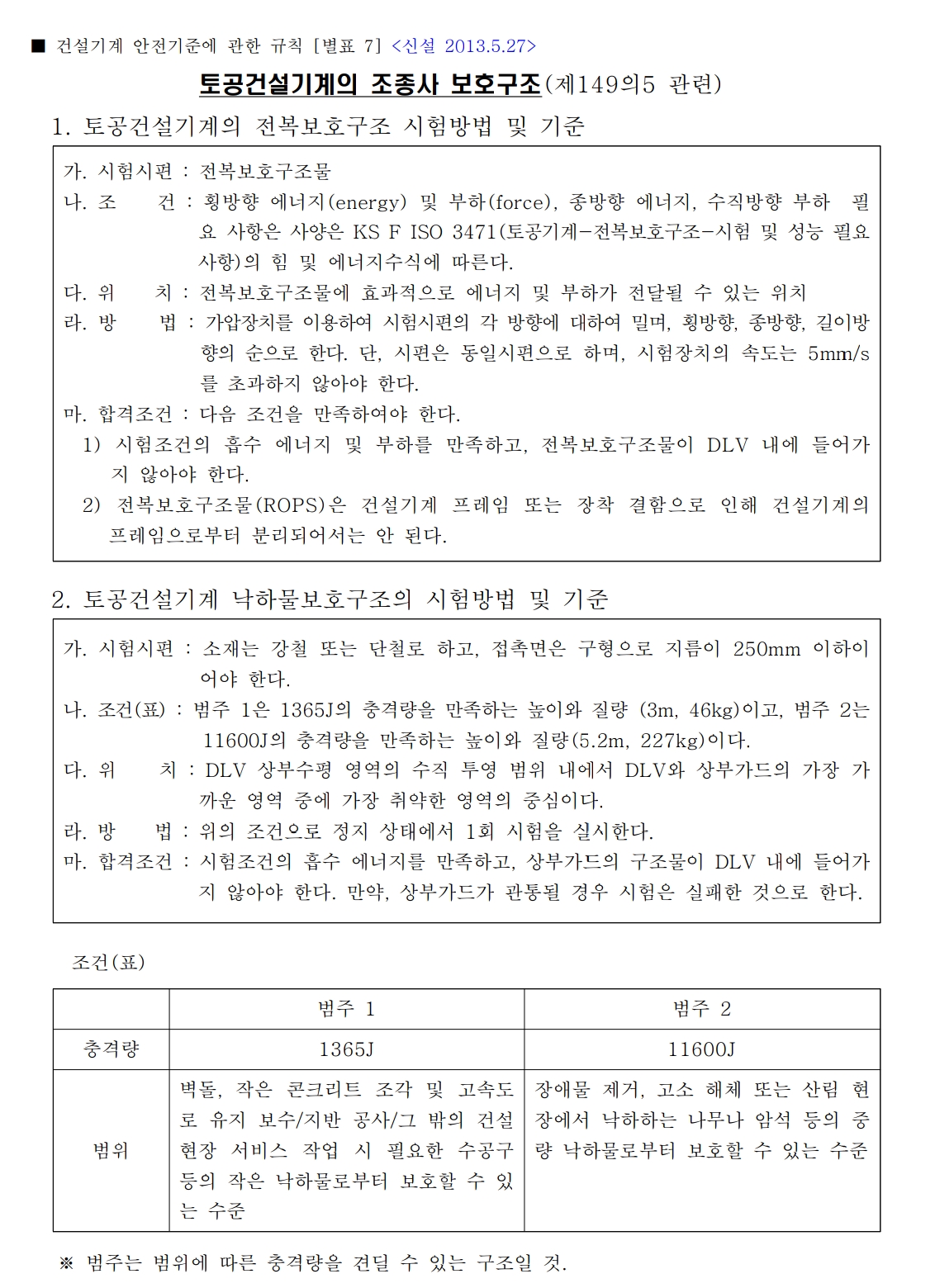

[별표 7] 토공건설기계의 조종사 보호구조(제149의5 관련).pdf

0.07MB
