[기계안전기술사] 문제풀이 1997년 50-1-8 회전운동을 왕복운동 바꾸는 기구 3가지

문제
1-8. 회전운동을 왕복운동 바꾸는 기구 3가지 이상 쓰고, 그림으로 설명하시오

풀이
1. 회전 운동을 직선 운동이나 왕복운동으로 전달하는 기계요소 캠, 링크 등이 있다.

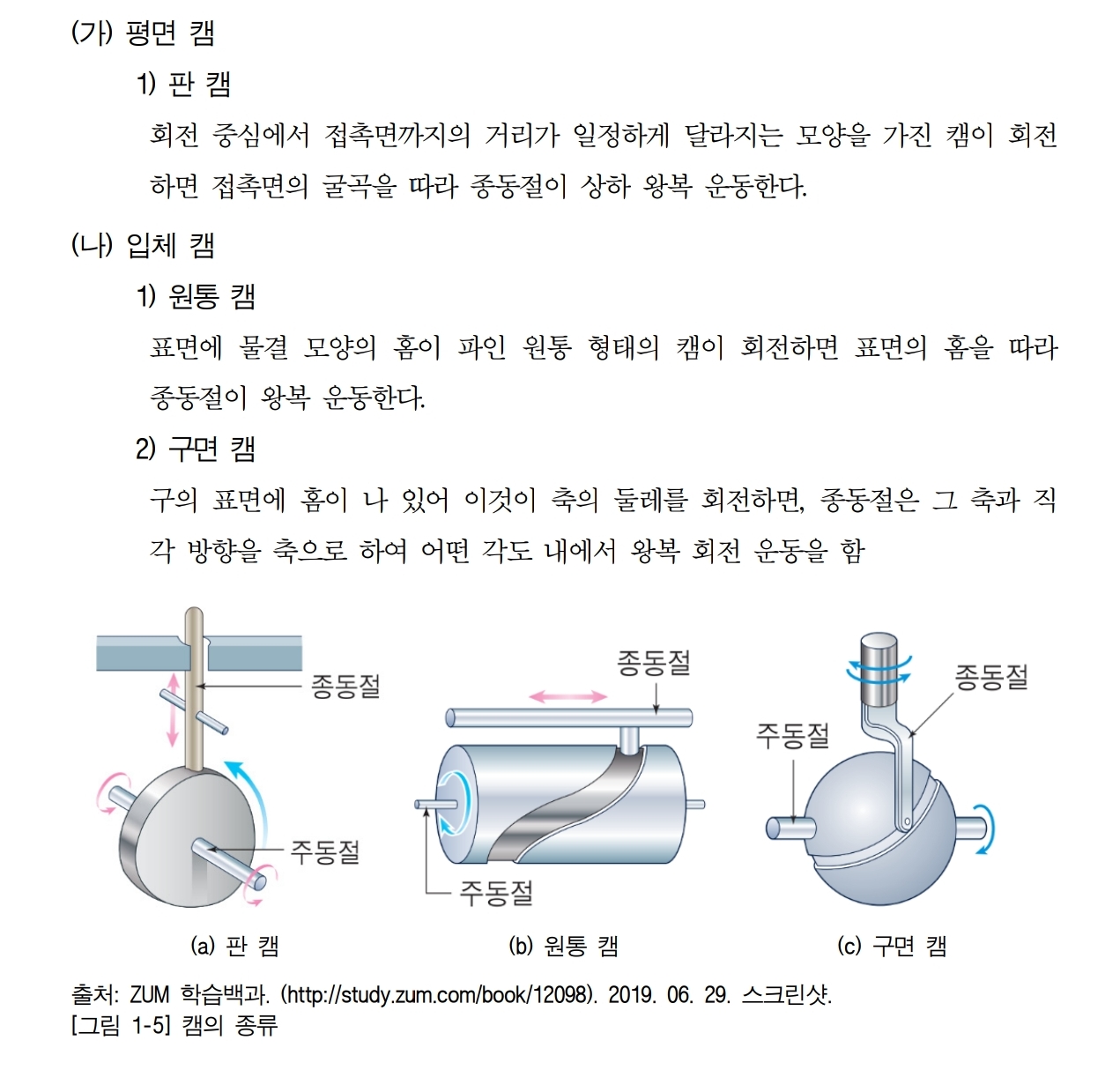

(1) 캠
(가) 캠은 특정한 모양이나 홈을 가진 것으로 동력 장치의 회전 운동을 직선이나 왕복 운동으로 바꾸는 기계요소이다.
캠이 회전하면 여기에 접촉된 종동절이 캠의 바깥 둘레나 홈을 따라 이동하면서 왕복 운동을 하며 규칙적으로 반복되는 운동이 필요한 곳에 사용된다.
(나) 구조가 간단하지만 복잡한 운동을 쉽게 만들어 낼 수 있다.
(다) 움직이는 장난감, 재봉틀, 내연 기관의 밸브 장치 등에 사용한다.

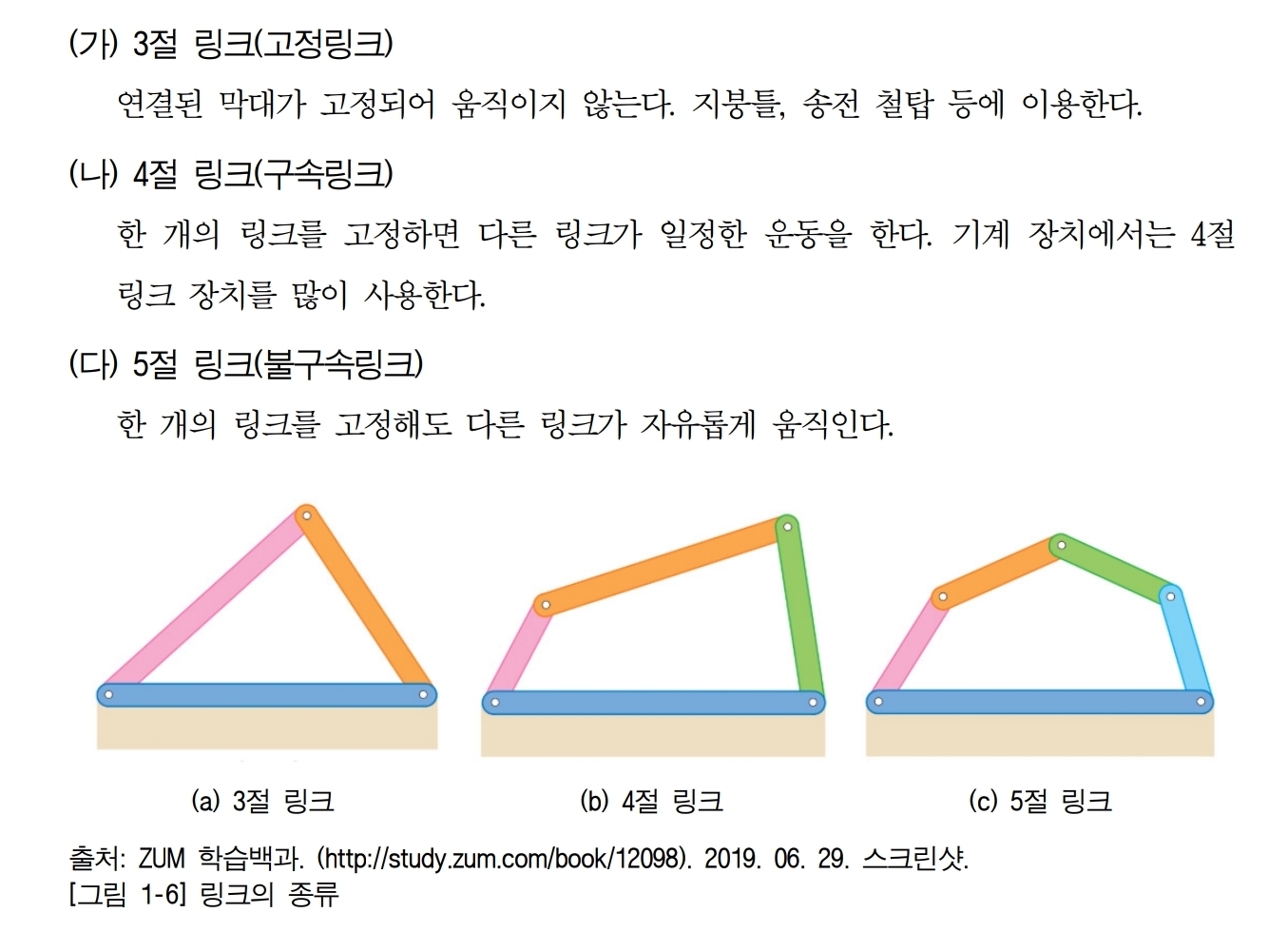

(2) 링크
(가) 링크는 길이가 서로 다른 몇 개의 막대를 핀으로 연결한 것으로 주동절의 운동에 따라 종동절이 회전 운동이나 왕복 운동 등 일정한 운동을 하는 기계요소이다.
(나) 링크 장치는 열 가지 운동을 하게 할 수 있어 기계의 각 부분에서 동력이나 운동을 전달하는 데 널리 쓰인다.
(다) 움직이는 장난감, 재봉틀, 내연 기관의 밸브 장치 등에 사용한다.

(3) 피니언 렉 기어
