[기계안전기술사] 문제풀이 2003년 71-1-1 평치차(기어) 용어

2003년도 기술사 제71회

분야 : 안전관리
자격종목  :  기계안전

제 1 교 시

1. 평치차(spur gear)에 대하여 다음 용어에 답하시오.
   1) 원주피치(circular pitch)
      기준선(피치원)에서 이웃한 이까지의 거리
   2) 이두께(tooth thickness)
     기준선(피치원)에서 측정한 이이 두께
   3) 뒤틈(back lash) 백래시
     한쌍의 이가 물렸을 때 이의 뒷면에 생기는 간격
   4) 이끝높이(addendum)
     기준선(피치원)에서 이끝원 까지의 거리

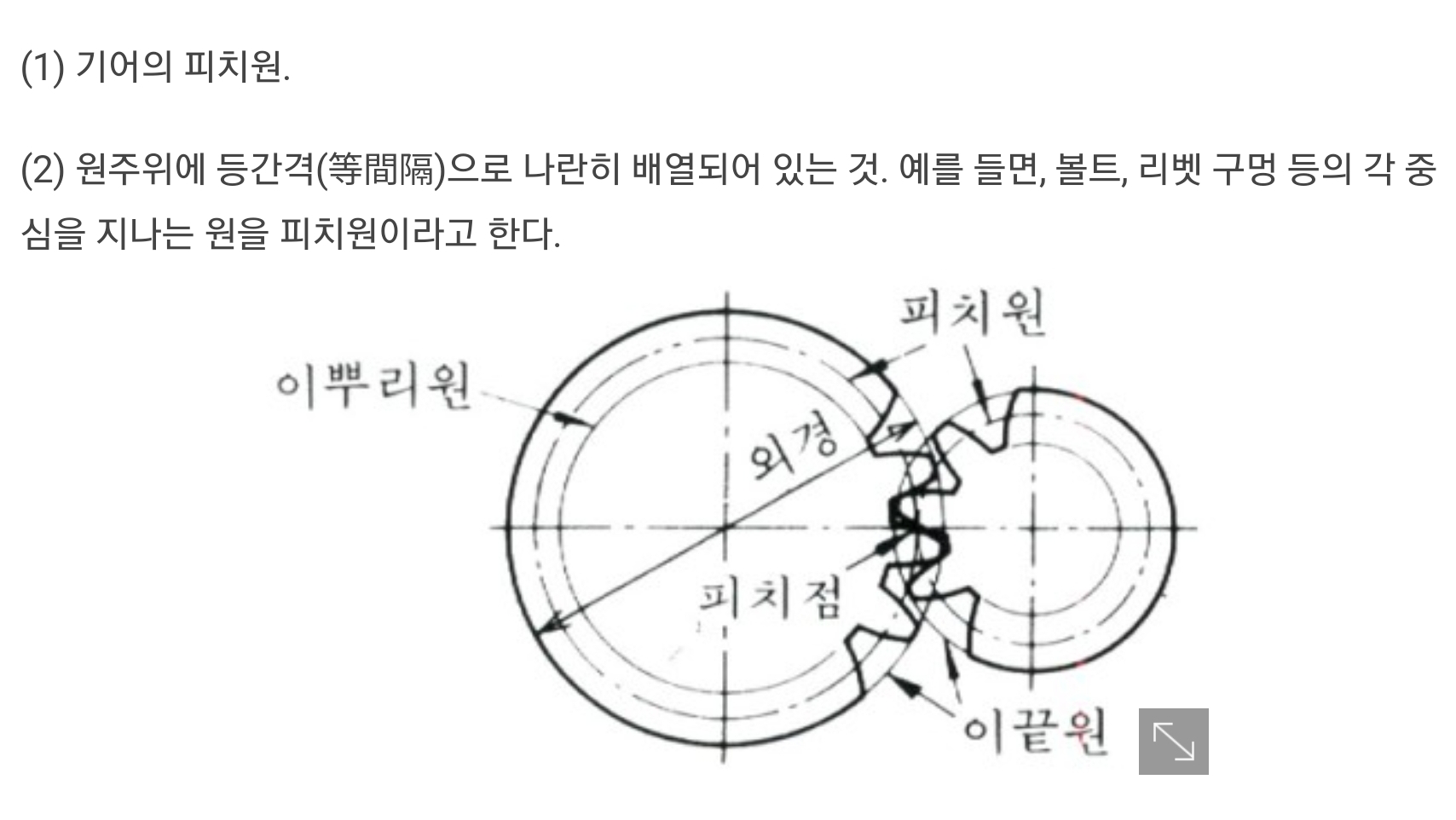

   5) 피치점(pitch point)
     기어에서는 피치원과 피치원의 접촉점을 말한다.
