[기출문제] 제138회 산업기계설비기술사(2026년 1차)

제138회 산업기계설비기술사(2026년 1차).pdf

0.24MB

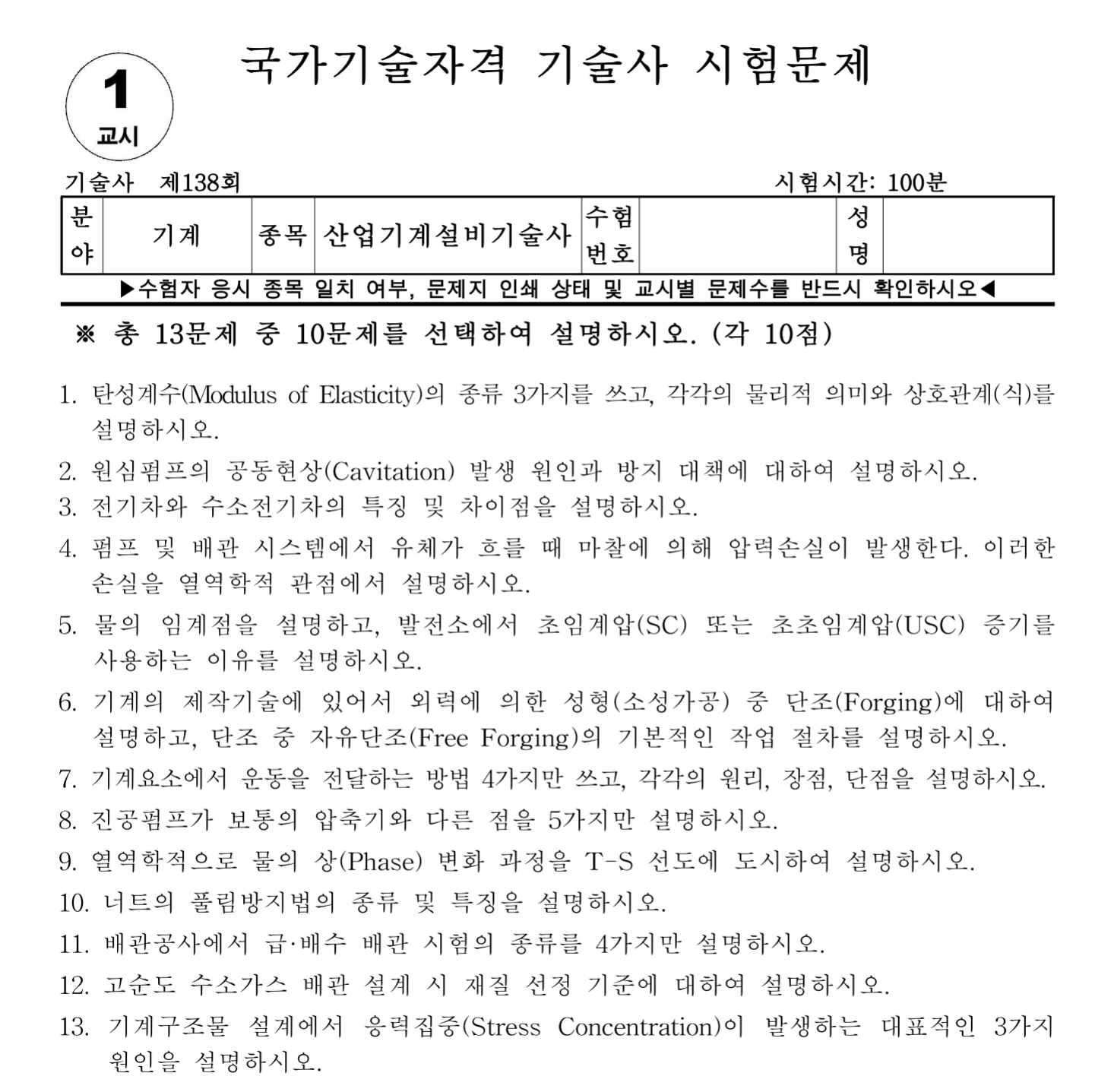

1교시
1. 탄성계수(Modulus of Elasticity)의 종류 3가지를 쓰고, 각각의 물리적 의미와 상호관계(식)를 설명하시오.
2. 원심펌프의 공동현상(Cavitation) 발생 원인과 방지 대책에 대하여 설명하시오.
3. 전기차와 수소전기차의 특징 및 차이점을 설명하시오.
4. 펌프 및 배관 시스템에서 유체가 흐를 때 마찰에 의해 압력손실이 발생한다.
  이러한 손실을 열역학적 관점에서 설명하시오.
5. 물의 임계점을 설명하고, 발전소에서 초임계압(SC) 또는 초초임계압(USC) 증기를 사용하는 이유를 설명하시오.
6. 기계의 제작기술에 있어서 외력에 의한 성형(소성가공) 중 단조(Forging)에 대하여 설명하고, 단조 중 자유단조(Free Forging)의 기본적인 작업 절차를 설명하시오.
7. 기계요소에서 운동을 전달하는 방법 4가지만 쓰고, 각각의 원리, 장점, 단점을 설명하시오.
8. 진공펌프가 보통의 압축기와 다른 점을 5가지만 설명하시오.
9. 열역학적으로 물의 상(Phase) 변화 과정을 T-S 선도에 도시하여 설명하시오.
10. 너트의 풀림방지법의 종류 및 특징을 설명하시오.
11. 배관공사에서 급·배수 배관 시험의 종류를 4가지만 설명하시오.
12. 고순도 수소가스 배관 설계 시 재질 선정 기준에 대하여 설명하시오.
13. 기계구조물 설계에서 응력집중(Stress Concentration)이 발생하는 대표적인 3가지 원인을 설명하시오.

2교시
1. 압축기(Compressor) 운전 중 발생하는 서징(Surging) 현상의 특징과 발생 조건,
   그리고 이를 방지하기 위한 현장 실무적 제어방식에 대하여 설명하시오.
2. 증기터빈의 저압부 최종단 날개(LSB: Last Stage Blade)에서 발생하는 습분 침식에 대하여 다음 사항을 설명하시오.
(1) 습분 침식의 발생 원인
(2) 습분 침식이 LSB 및 터빈 시스템에 미치는 영향
(3) 습분 침식 저감 방안
3. 복수기 진공펌프(Condenser Vacuum Pump)의 역할과 운전 방식 및 특성을 설명하고, 진공펌프 성능 저하 시 복수기 및 터빈 시스템에 미치는 영향을 설명하시오.
4. 기계재료로 사용되고 있는 비철금속재료 중 다음 3가지 항목에 대하여 설명하시오.
(1) 구리(Cu)를 주성분으로 한 합급
(2) 알루미늄(Al)을 주성분으로 한 합급
(3) 그 외 마그네슘, 니켈을 주성분으로 한 합급
5. 유체 흐름의 경계층(Boundary Layer)에 대하여 설명하시오.
6. 3세대 원자로와 4세대 원자로에 대하여 각각 설명하고, 4세대 원자로 종류를 4가지만 설명하시오.

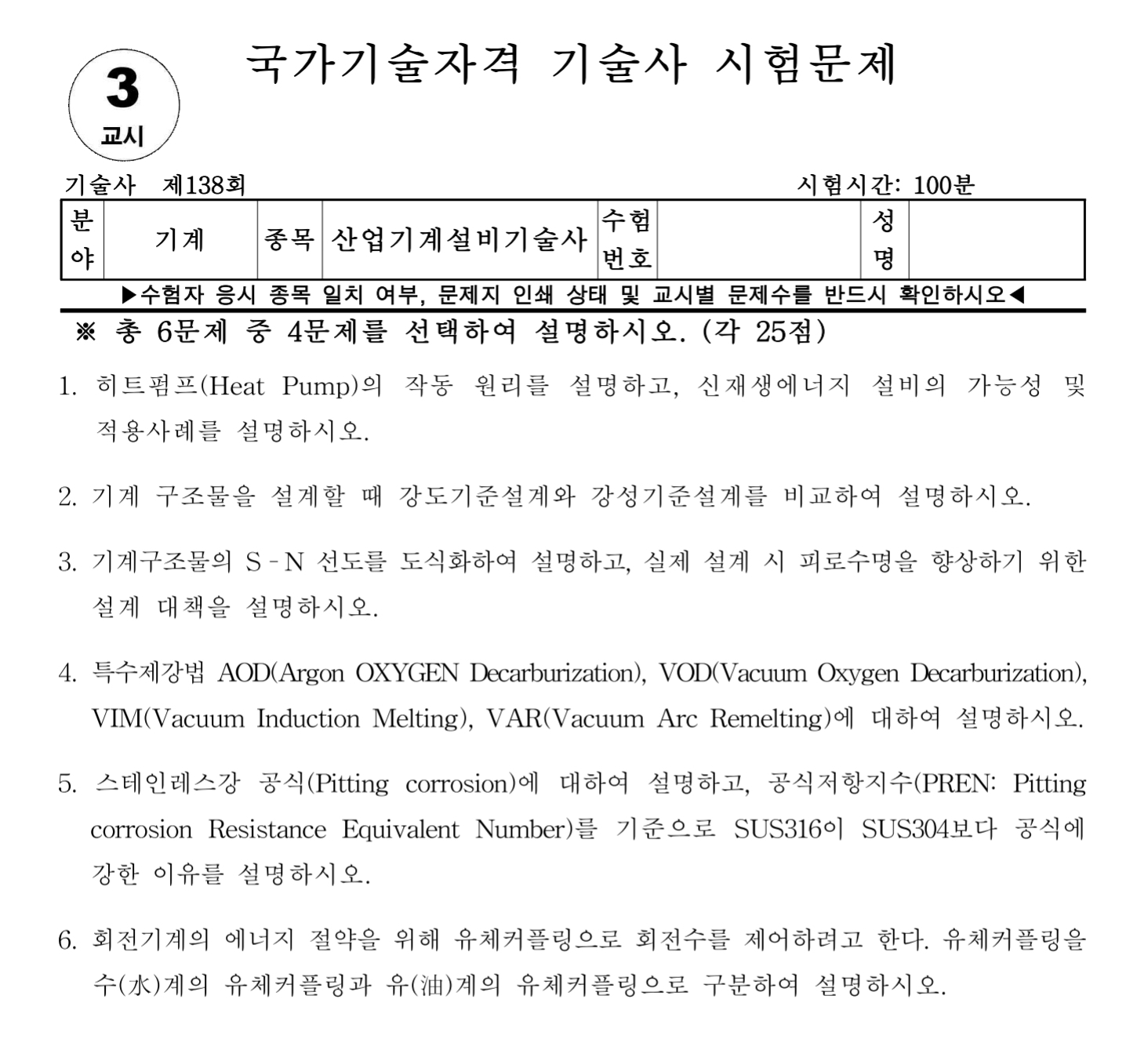

3교시
1. 히트펌프(Heat Pump)의 작동 원리를 설명하고, 신재생에너지 설비의 가능성 및 적용사례를 설명하시오.
2. 기계 구조물을 설계할 때 강도기준설계와 강성기준설계를 비교하여 설명하시오.
3. 기계구조물의 S–N 선도를 도식화하여 설명하고, 실제 설계 시 피로수명을 향상하기 위한 설계 대책을 설명하시오.
4. 특수제강법 AOD(Argon OXYGEN Decarburization), VOD(Vacuum Oxygen Decarburization),
VIM(Vacuum Induction Melting), VAR(Vacuum Arc Remelting)에 대하여 설명하시오.
5. 스테인레스강 공식(Pitting corrosion)에 대하여 설명하고, 공식저항지수(PREN: Pitting corrosion Resistance Equivalent Number)를 기준으로 SUS316이 SUS304보다 공식에 강한 이유를 설명하시오.
6. 회전기계의 에너지 절약을 위해 유체커플링으로 회전수를 제어하려고 한다. 유체커플링을 수(水)계의 유체커플링과 유(油)계의 유체커플링으로 구분하여 설명하시오.

4교시
1. 플랜트 내 시공이 완료된 송풍기의 풍량이 설계값과 다를 경우 취할 수 있는 대책에 대하여 풍량이 과소할 경우와 풍량이 과다할 경우로 구분하여 설명하시오.
2. 주조(Casting)가공이 금속조직적으로 결함이 많은 이유를 설명하고, 산업설비 부품 제작을 위한 강재로 사용 시 이를 해결하기 위한 균질화(均質化, Homogenizing)처리 방법에 대하여 설명하시오.
3. 발전 및 화학플랜트의 금속재 배관 계통에서 발생할 수 있는 유동가속부식(FAC: Flow Accelerated Corrosion)을 정의하고, 발생원인과 특징 및 방지대책에 대하여 설명하시오.
4. 다이캐스팅(Die Casting)에서 고압주조(HPDC)와 저압주조(LPDC)의 차이점에 대하여 설명하고, 각 공법의 특징 및 유효한 선택 방향에 대하여 설명하시오.
5. 냉간 롤 포밍(Cold Roll Forming)의 작동 원리, 공정순서 및 주요 특징을 설명하시오.
6. 공기기계를 팬(Fan), 송풍기(Blower) 및 압축기(Compressor)로 구분하여 각 종류를 2가지만 쓰고, 종류별 특징과 적용 사례를 각각 설명하시오.
