[기계안전기술사] 121회 2020년 기출문제

기계안전기술사 기출문제 121회 2020년.hwp

0.02MB

출처 : 한국산업인력공단 큐넷
기계안전기술사 121회 2020년

□ 1교시
1. 안전검사 고시(고용노동부 고시 제2020-43호)에서 제시한
갑종 압력용기와 을종 압력용기를 정의하고,
두 압력용기의 주요구조부분의 명칭 3가지를 설명하시오.

제5장 압력용기
제9조(정의) ① 이 장에서 사용하는 용어의 뜻은 다음과 같다.
1. "압력용기(pressure vessel)"란 용기의 내면 또는 외면에서 일정한 유체의 압력을 받는 밀폐된 용기를 말한다.
2. "갑종 압력용기"란
설계압력이 게이지 압력으로 0.2메가파스칼(㎫)을 초과하는 화학공정 유체취급 용기와
설계압력이 게이지압력으로 1메가파스칼(㎫)을 초과하는 공기 또는 질소취급용기를 말하며,
"을종 압력용기"란 그 밖의 용기를 말한다.
3. 압력용기의 "주요 구조부분"이란 동체, 경판 및 받침대(새들 및 스커트 등) 등을 말한다.

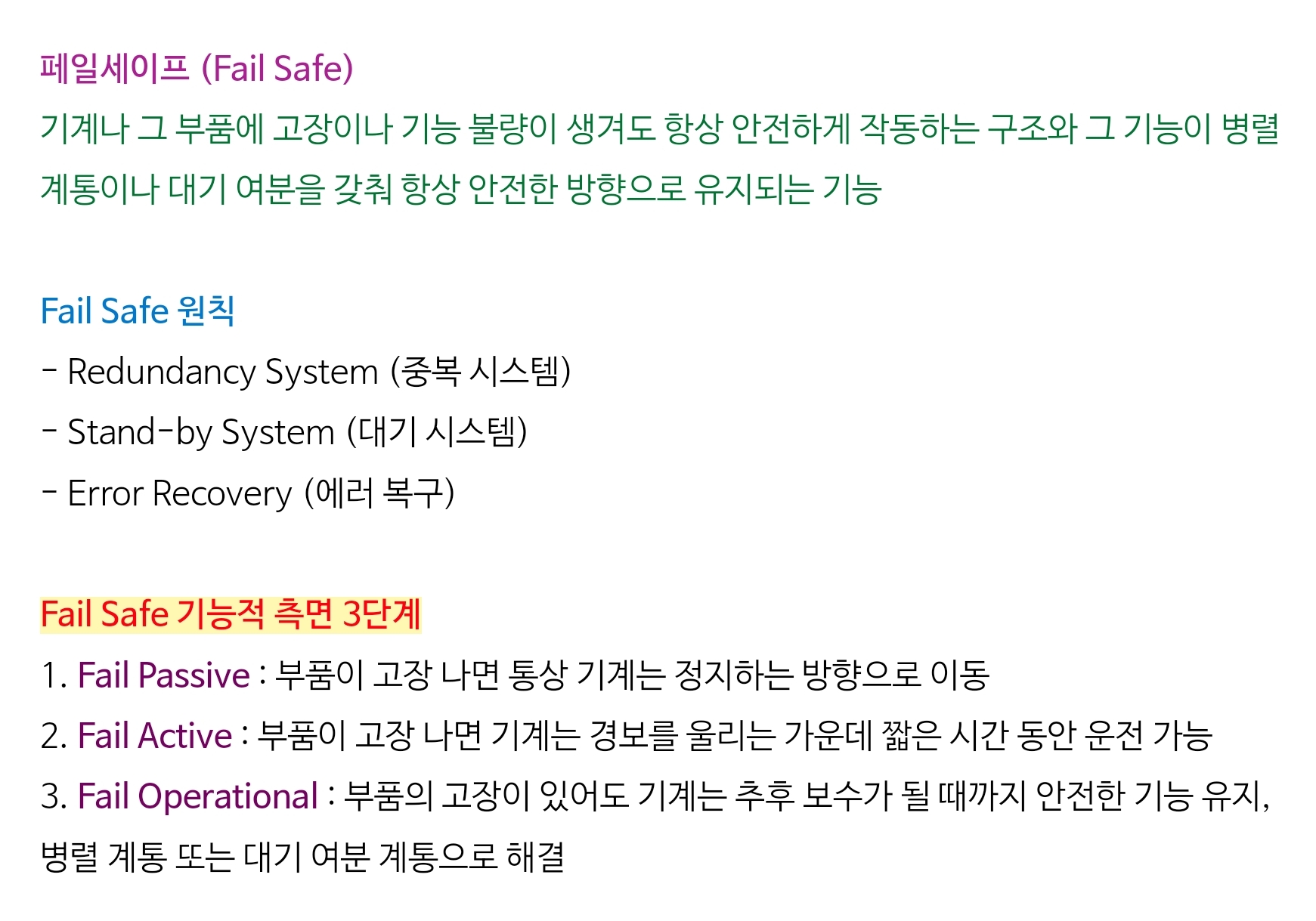

2. 기계·기구에 적용되는 페일 세이프(Fail Safe)의
정의와 기능적인 측면을 3단계로 분류하여 설명하시오.

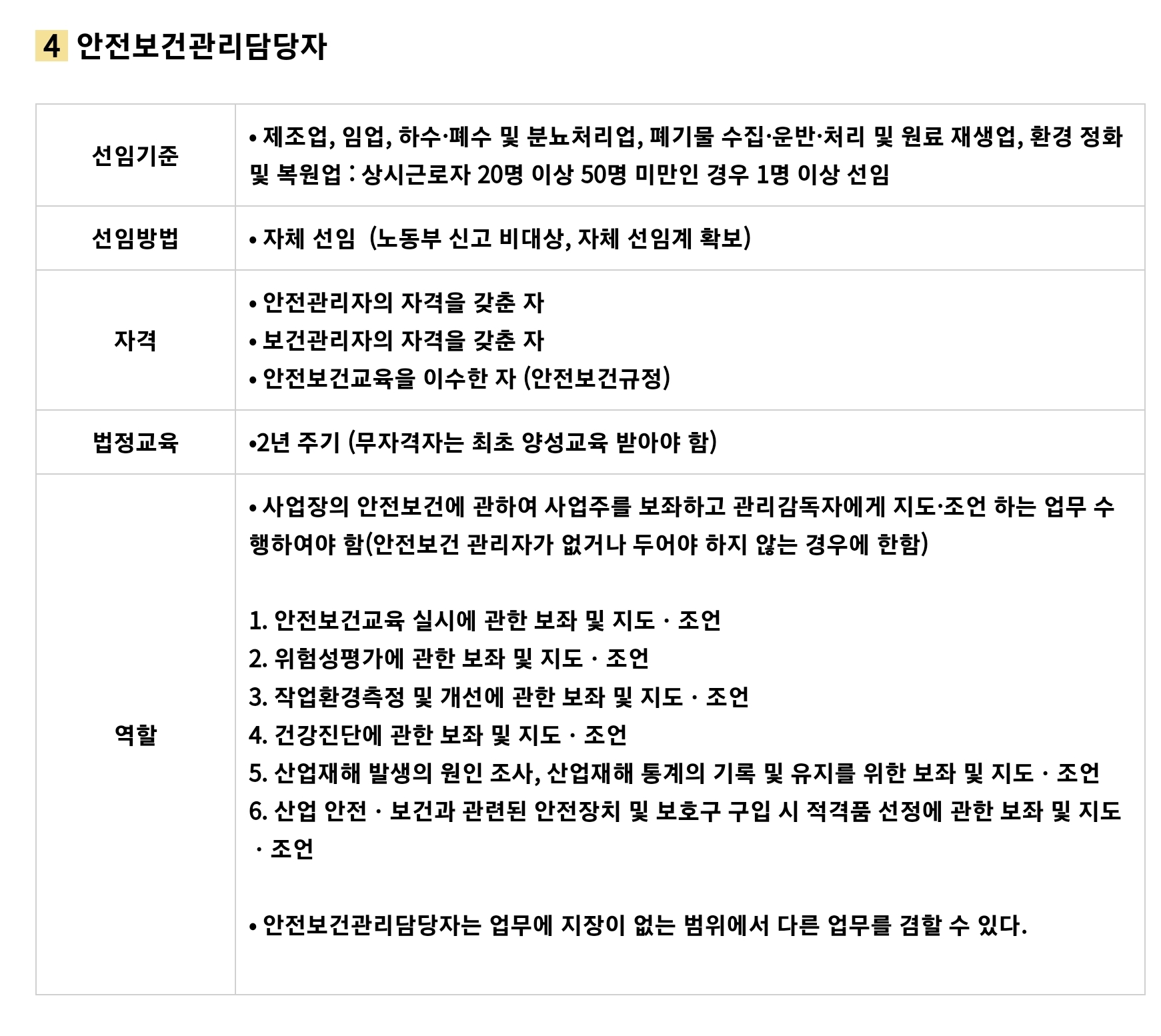

3. 산업안전보건법령상의 안전보건관리체계에서
안전보건관리담당자를 두어야 하는
사업의 종류와 사업장의 상시근로자 수, 안전보건관리담당자 업무에 대하여 설명하시오.

4. 산업현장에서 사용되고 있는 플랜지 이음부의 밀봉설비인 가스켓(Gasket) 선정기준에 대하여 설명하시오.

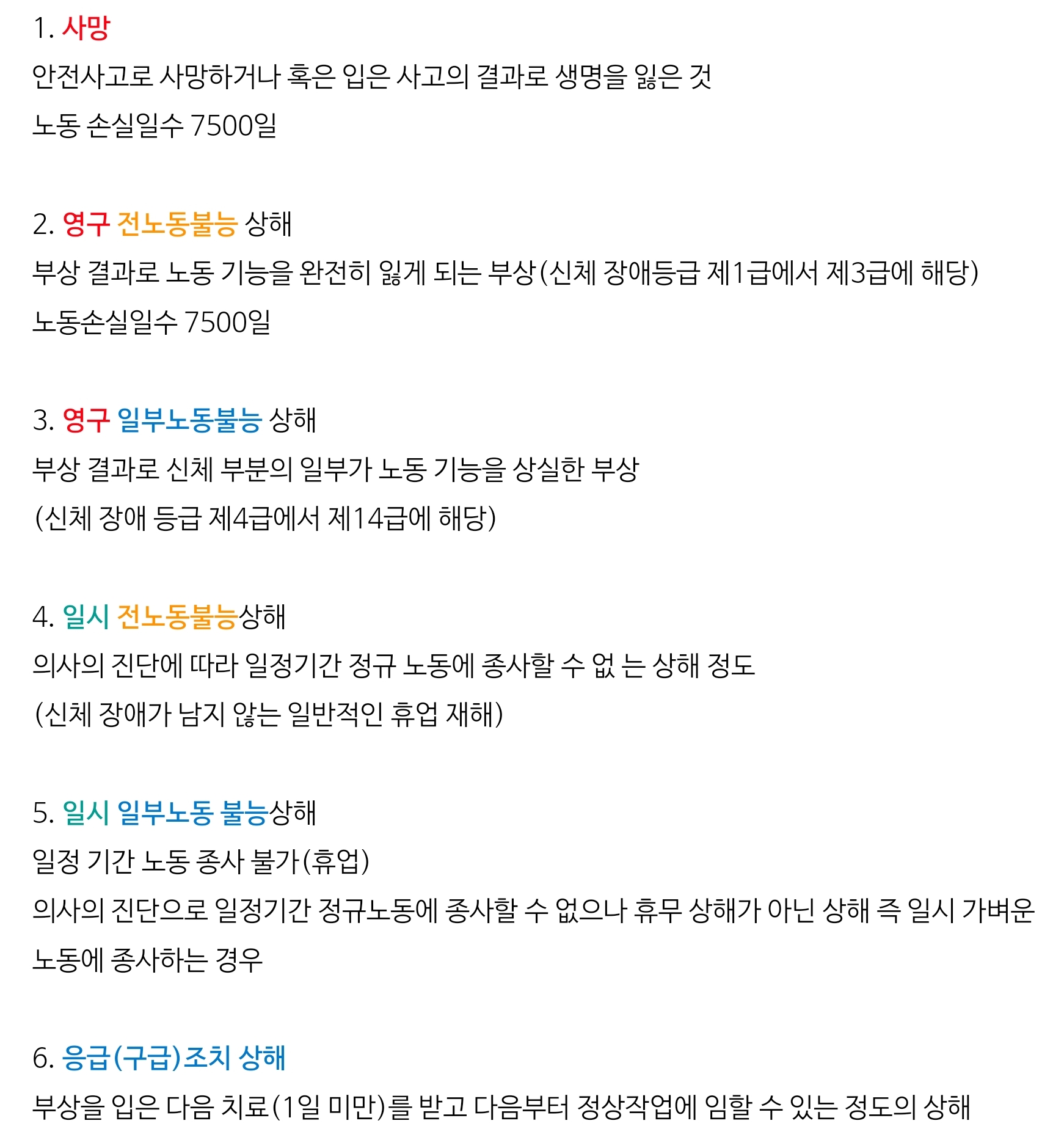

5. 산업재해의 ILO(국제노동기구) 구분과 근로손실일수 7,500일의 산출근거와 의미를 설명하시오.
1) ILO (국제노동기구) 산업재해 구분

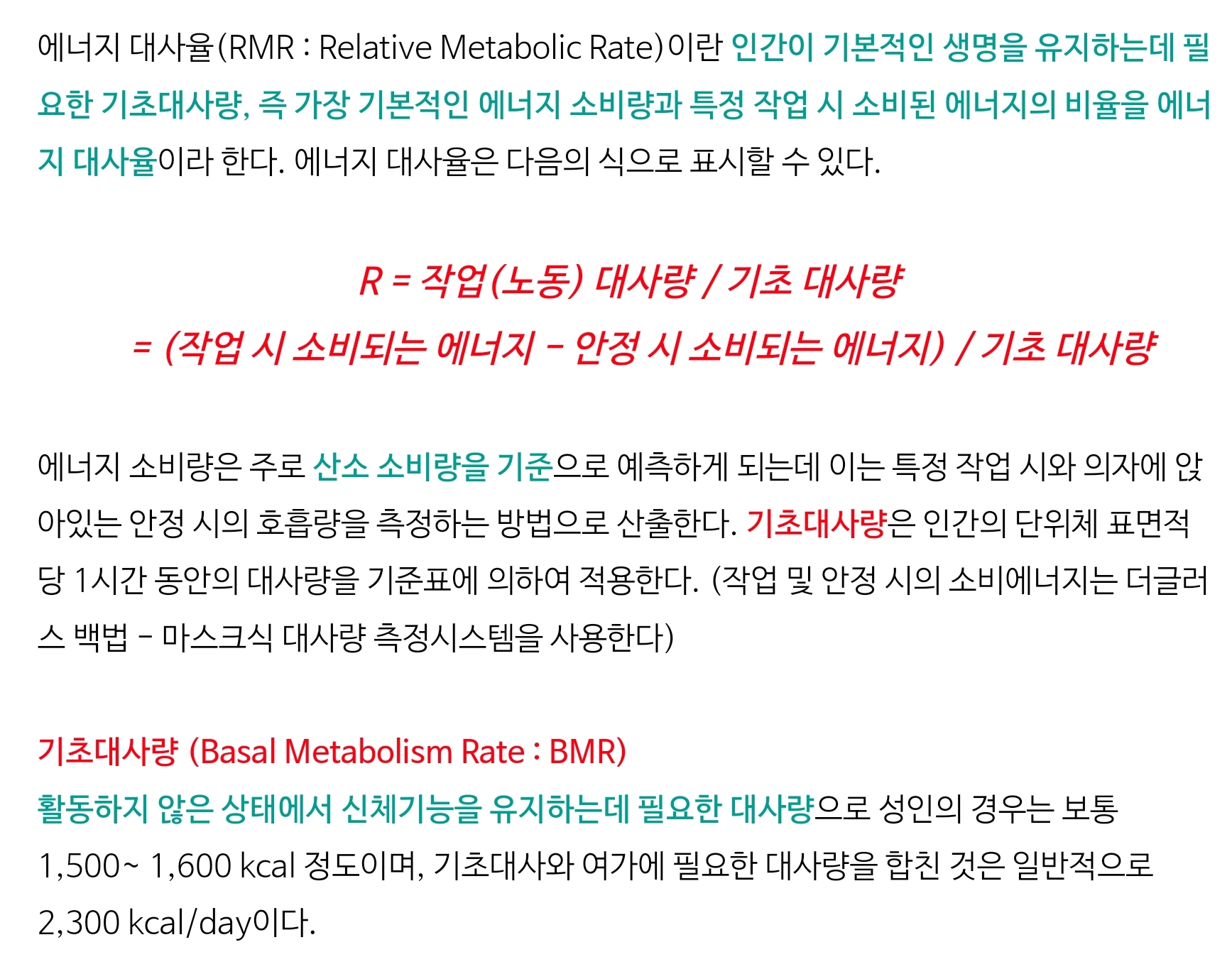

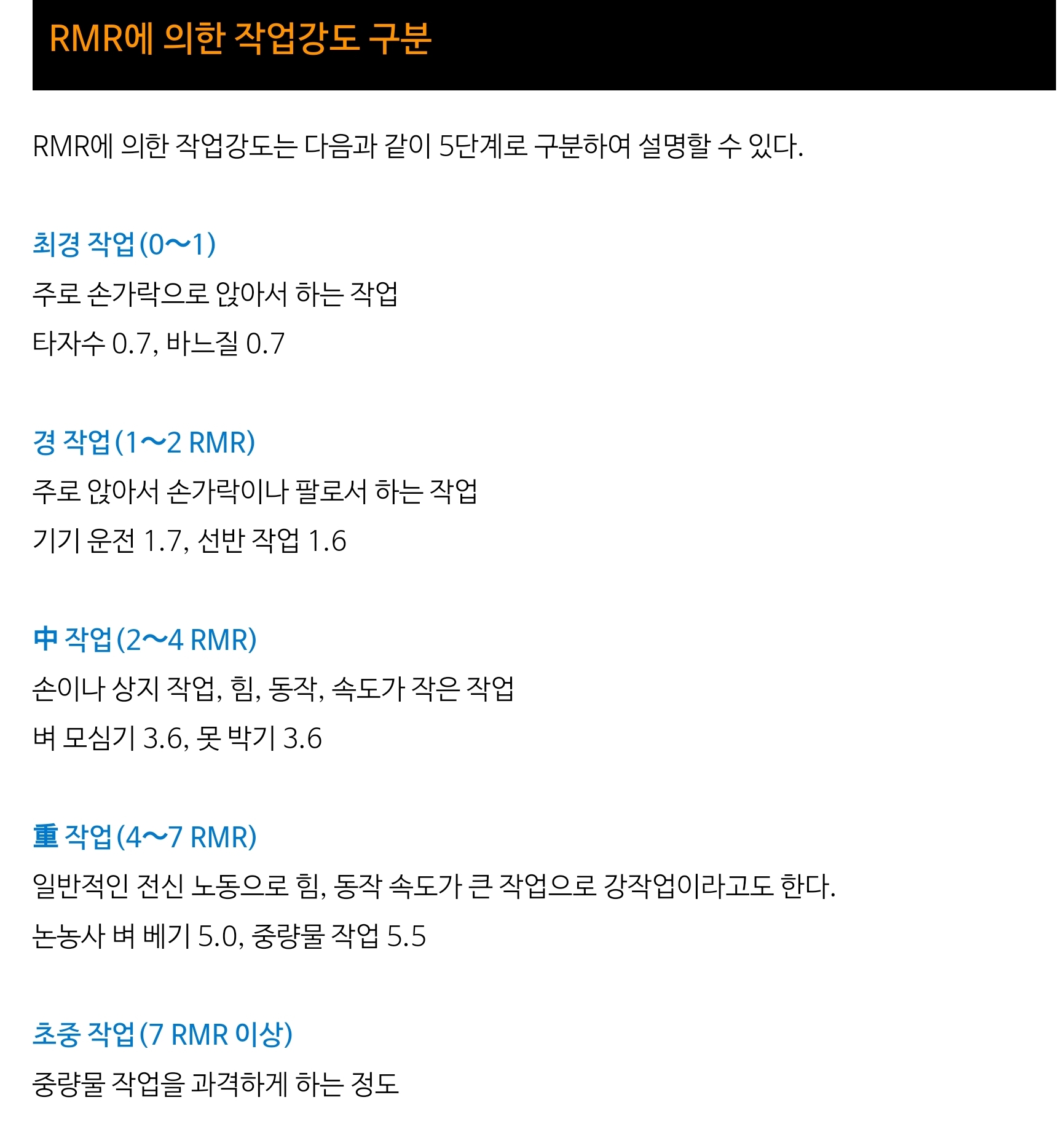

6. 에너지대사율(Relative Metabolic Rate)의 산출식과 작업강도를 4가지로 구분하여 설명하시오.

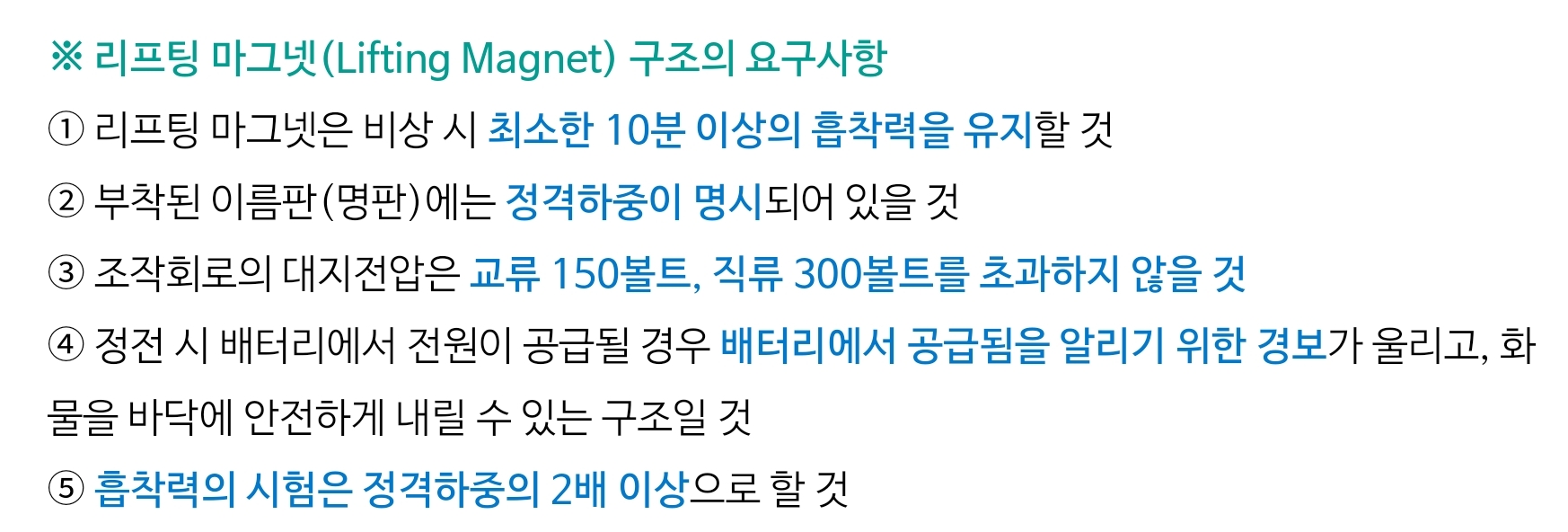

7. 크레인을 사용하여 철판 등의 자재 운반 작업 시 사용하는 리프팅 마그넷(Lifting Magnet) 구조의 요구사항 4가지를 설명하시오.

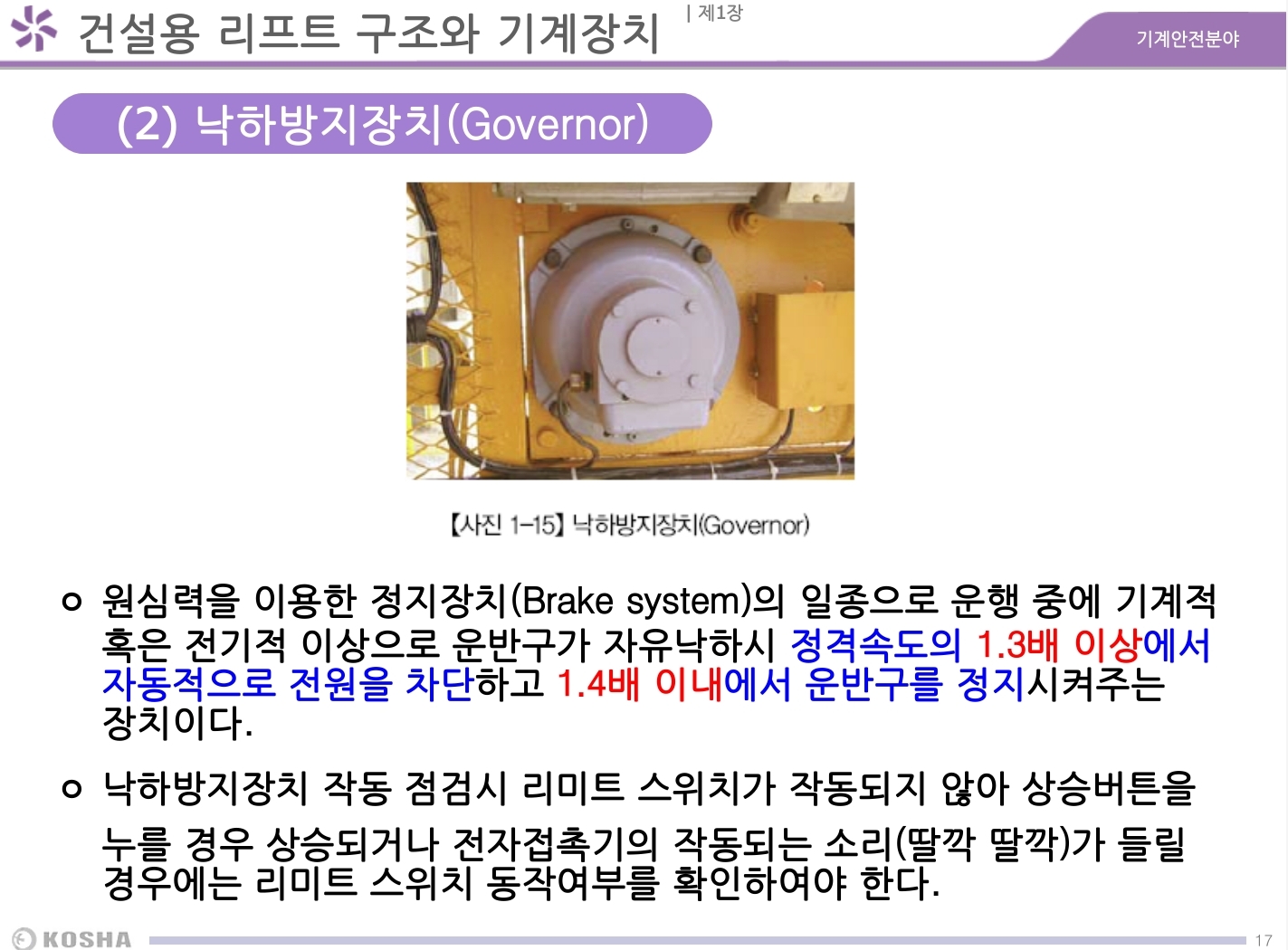

8. 랙 및 피니언(Rack & Pinion)식 건설용리프트의
운반구 추락에 대비한 낙하방지장치(Governor)에 대한 작동원리 및 작동기준을 설명하시오.

9. 강(Steel)의 5대 기본원소와 각 원소가 금속에 미치는 영향에 대하여 2가지씩 설명하시오.

10. 산업안전지도사(기계안전분야)의 직무 및 업무범위를 설명하시오.

11. 산업안전보건법 시행규칙 제50조(공정안전보고서의 세부 내용 등)에 따른
1) 공정위험성평가서 종류와
2. 공정위험성평가서 및 잠재위험에 대한 사고예방ㆍ피해 최소화 대책(공정위험성평가서는 공정의 특성 등을 고려하여 다음 각 목의 위험성평가 기법 중 한 가지 이상을 선정하여 위험성평가를 한 후 그 결과에 따라 작성해야 하며, 사고예방ㆍ피해최소화 대책은 위험성평가 결과 잠재위험이 있다고 인정되는 경우에만 작성한다)
가. 체크리스트(Check List)
나. 상대위험순위 결정(Dow and Mond Indices)
다. 작업자 실수 분석(HEA)
라. 사고 예상 질문 분석(What-if)
마. 위험과 운전 분석(HAZOP)
바. 이상위험도 분석(FMECA)
사. 결함 수 분석(FTA)
아. 사건 수 분석(ETA)
자. 원인결과 분석(CCA)
차. 가목부터 자목까지의 규정과 같은 수준 이상의 기술적 평가기법

2) 비상조치계획 작성 시 포함되어야 할 사항을 각각 5가지씩 설명하시오.
4. 비상조치계획
가. 비상조치를 위한 장비ㆍ인력 보유현황
나. 사고발생 시 각 부서ㆍ관련 기관과의 비상연락체계
다. 사고발생 시 비상조치를 위한 조직의 임무 및 수행 절차
라. 비상조치계획에 따른 교육계획
마. 주민홍보계획
바. 그 밖에 비상조치 관련 사항

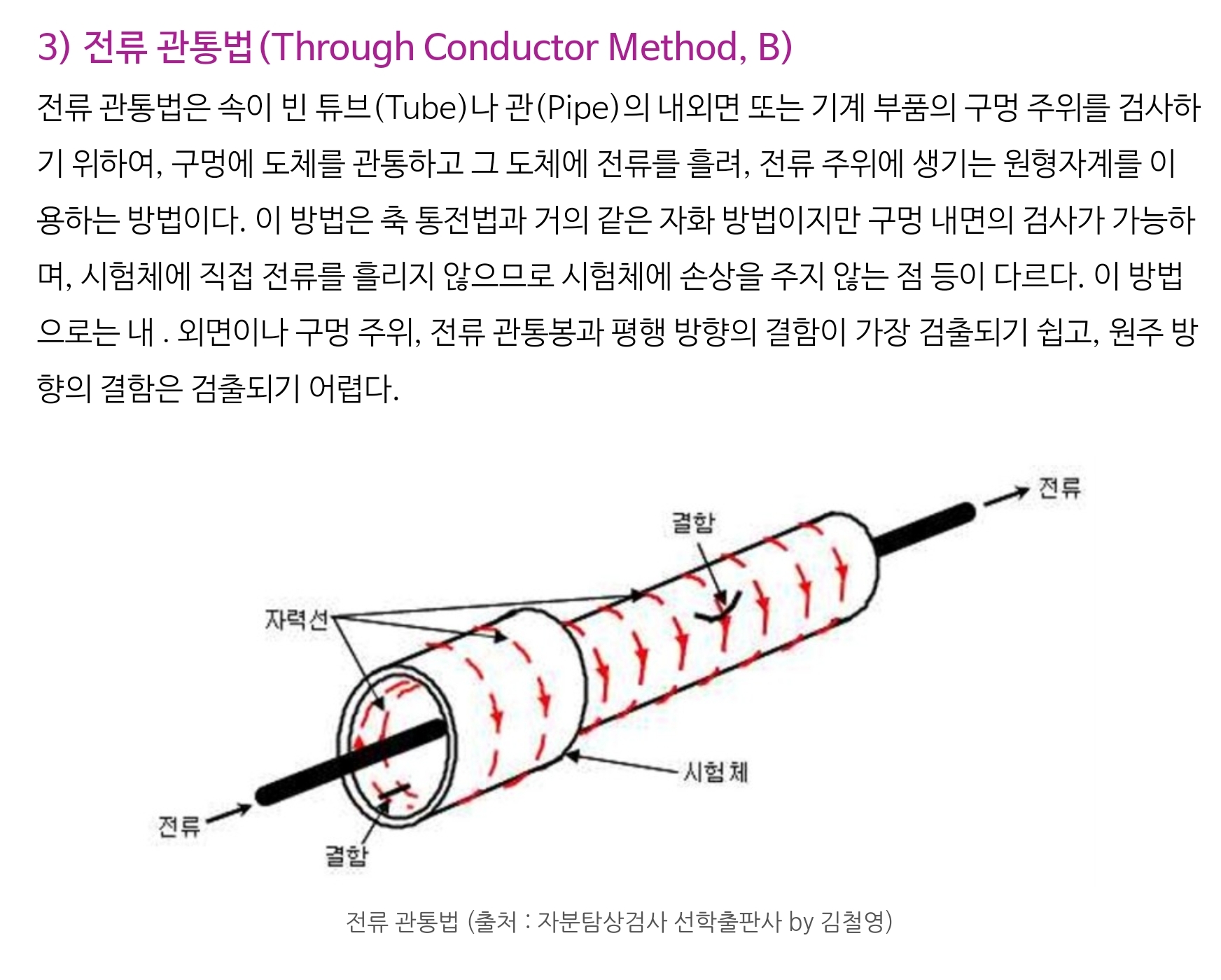

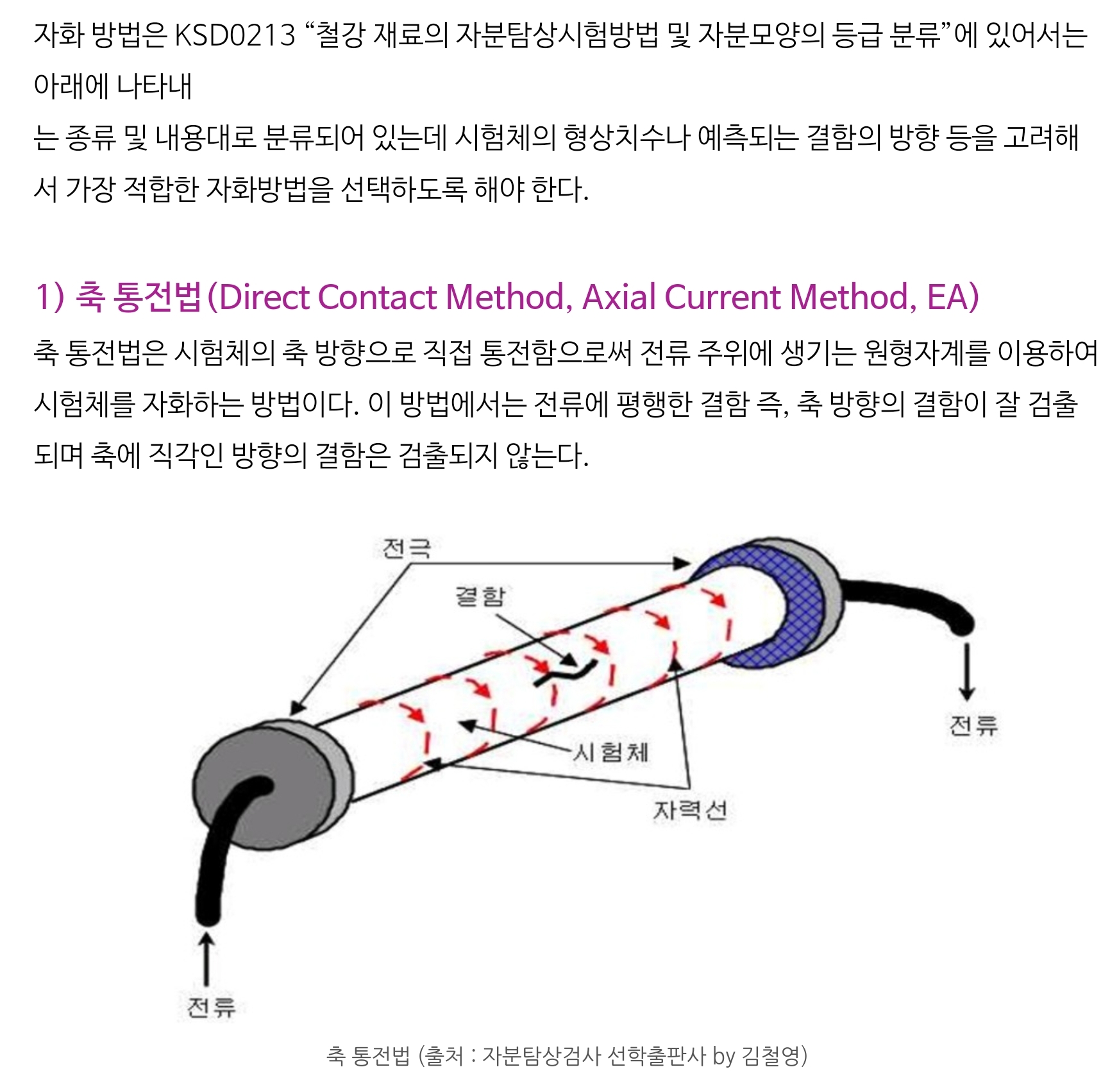

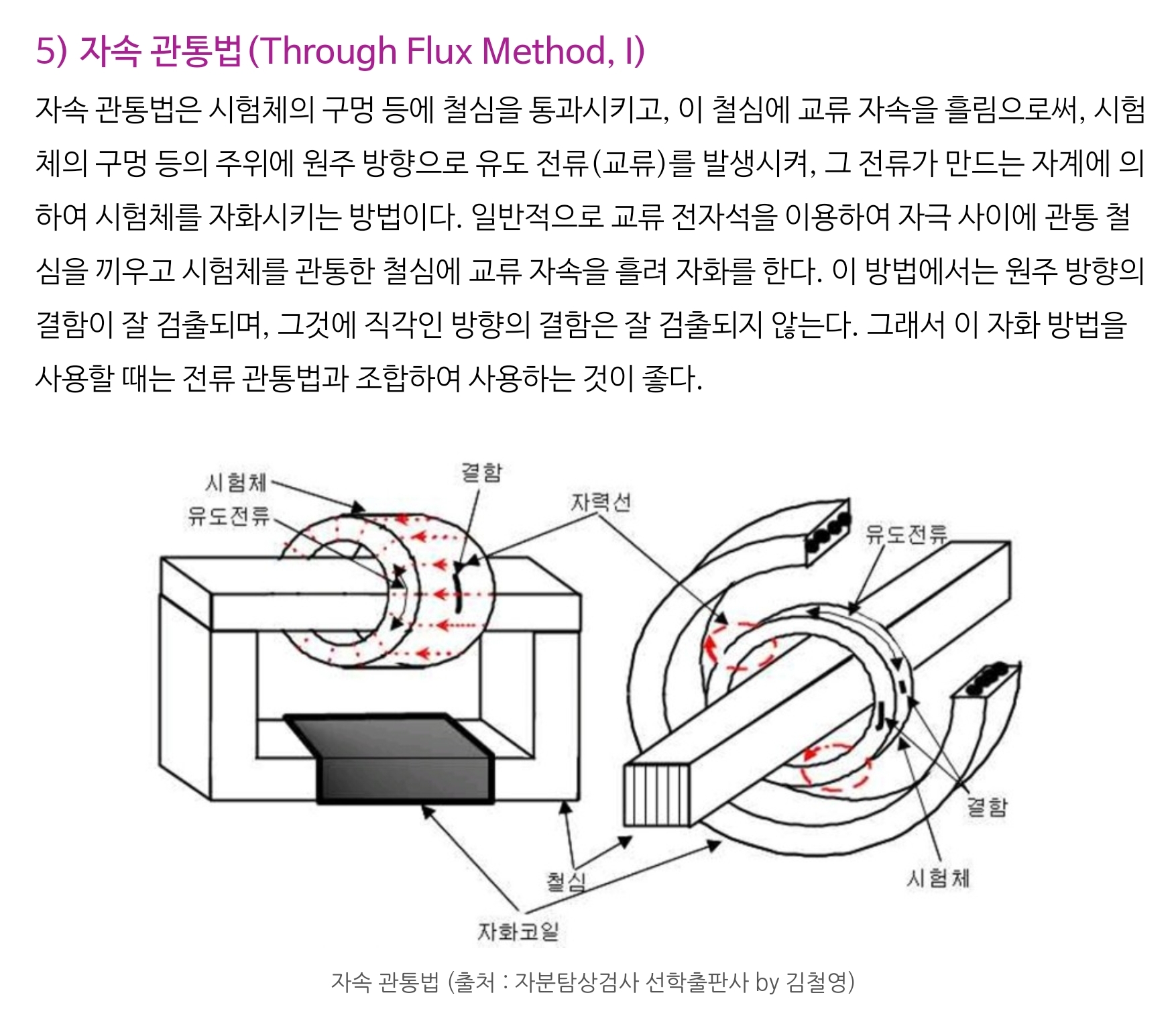

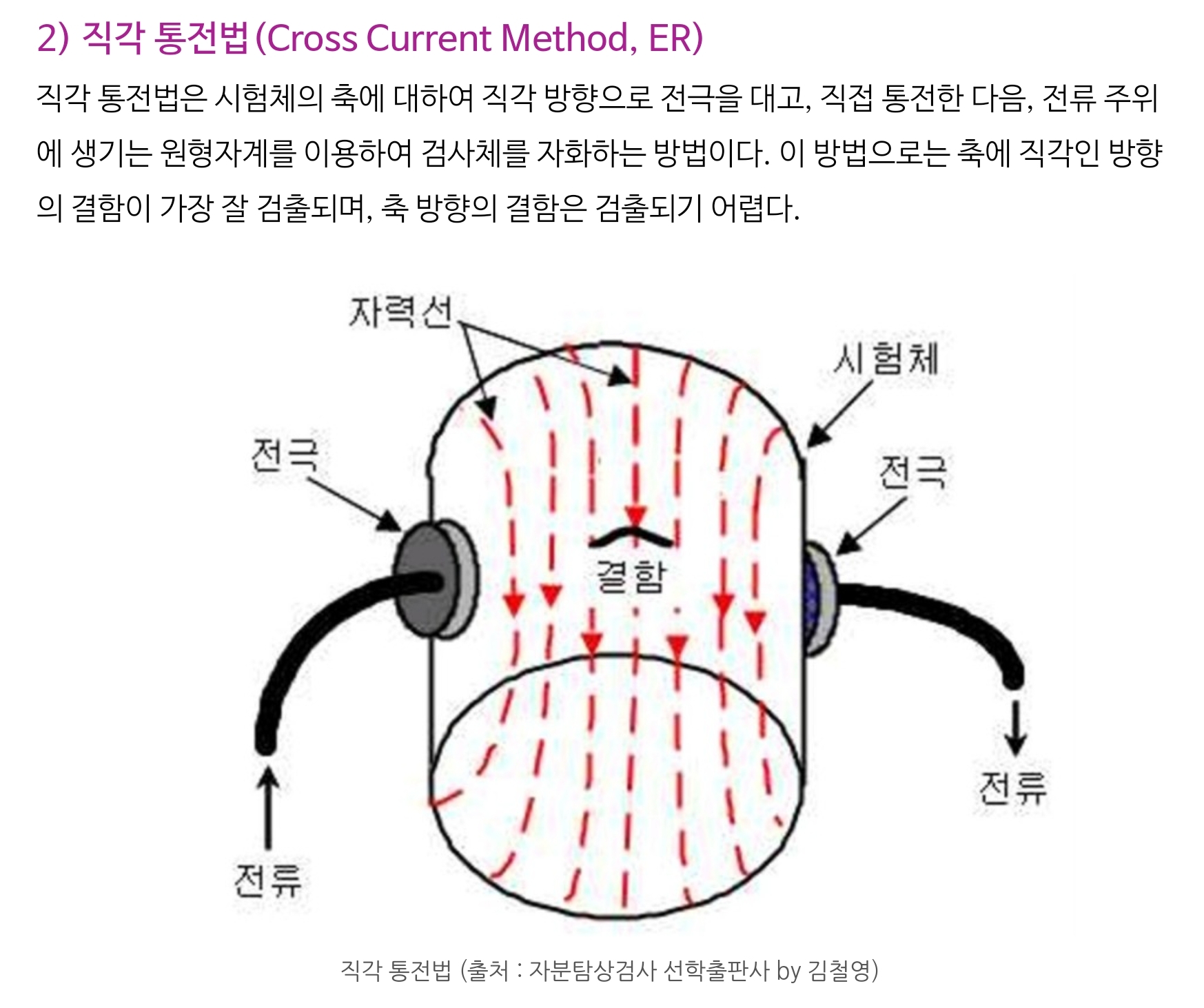

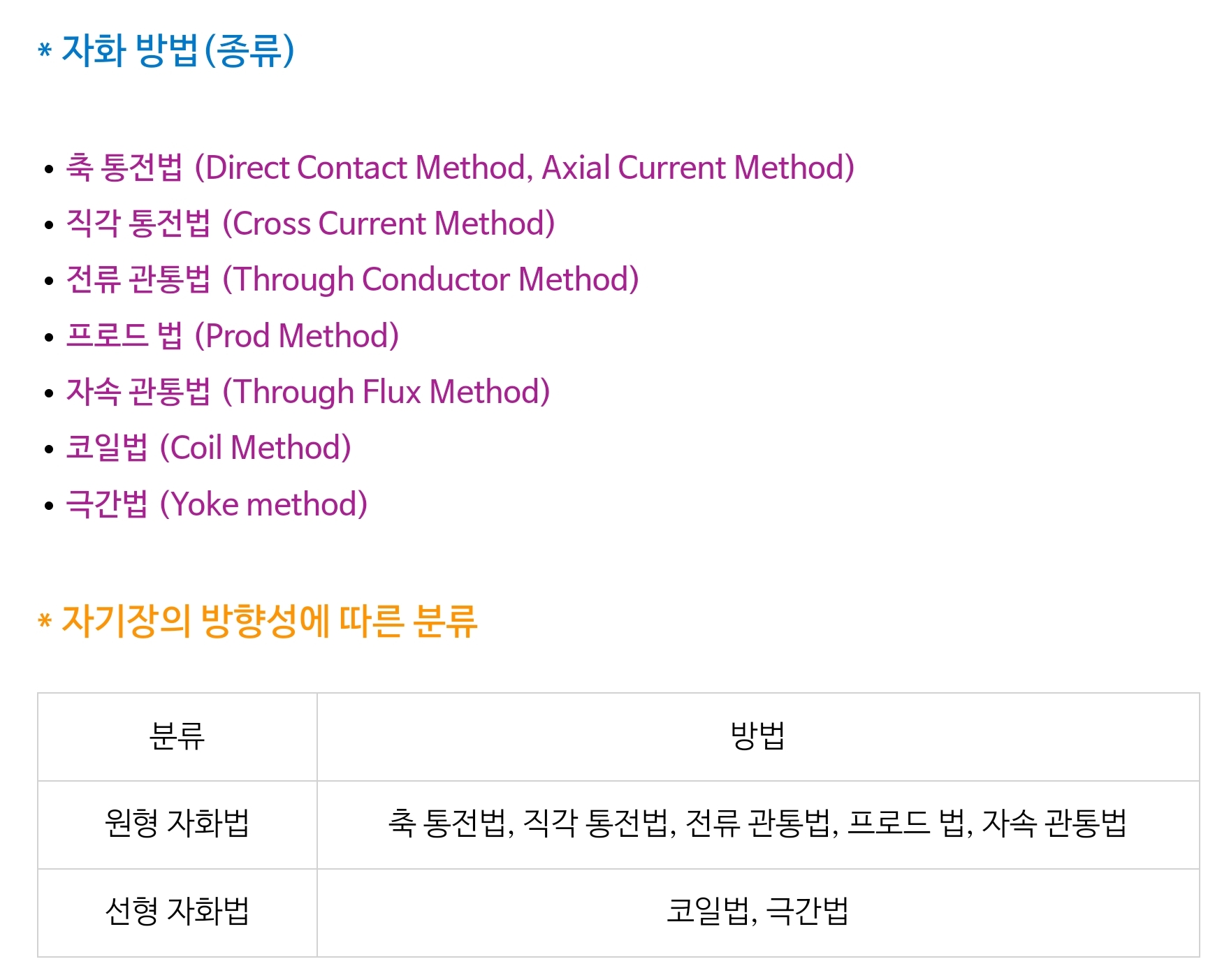

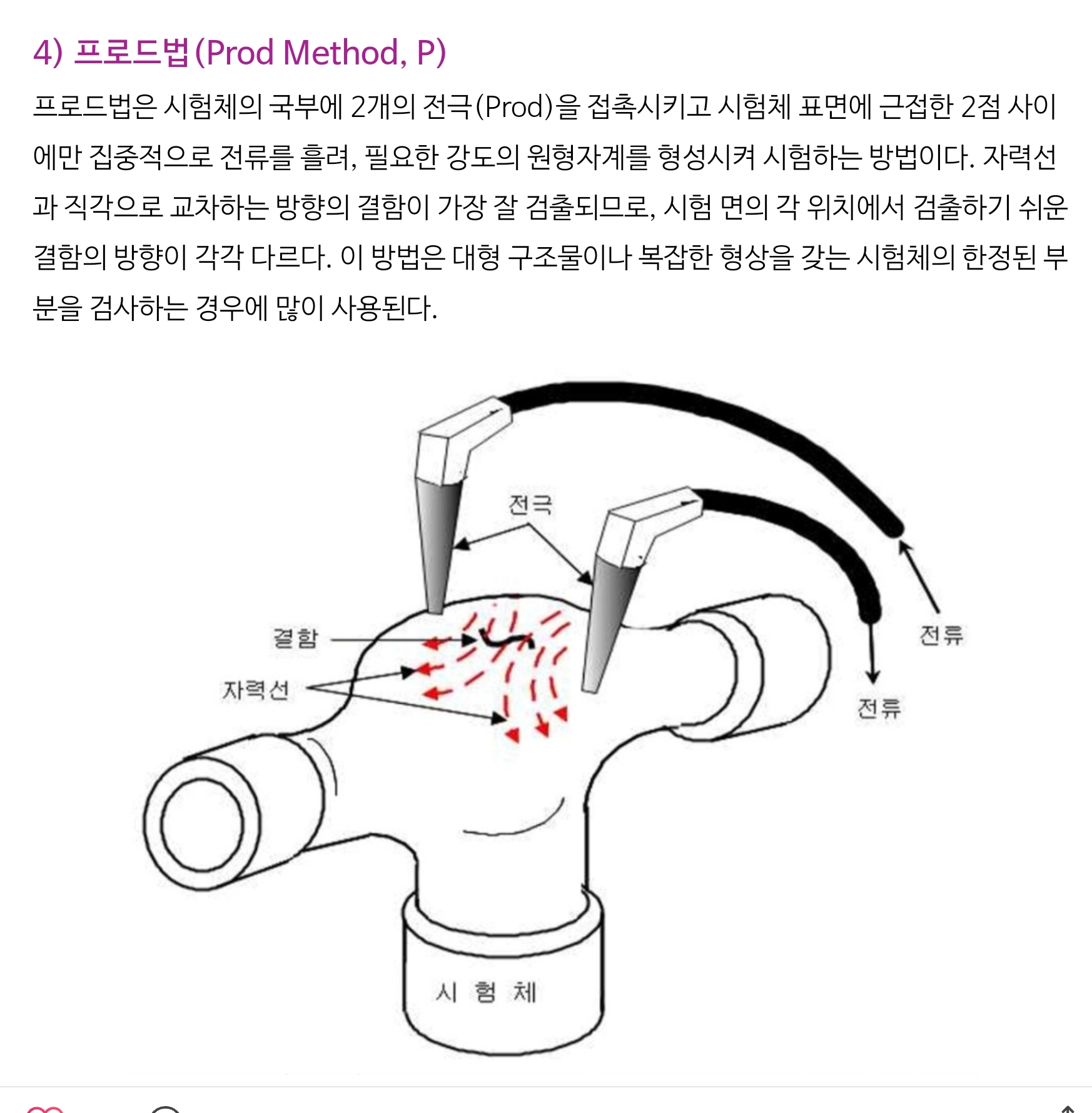

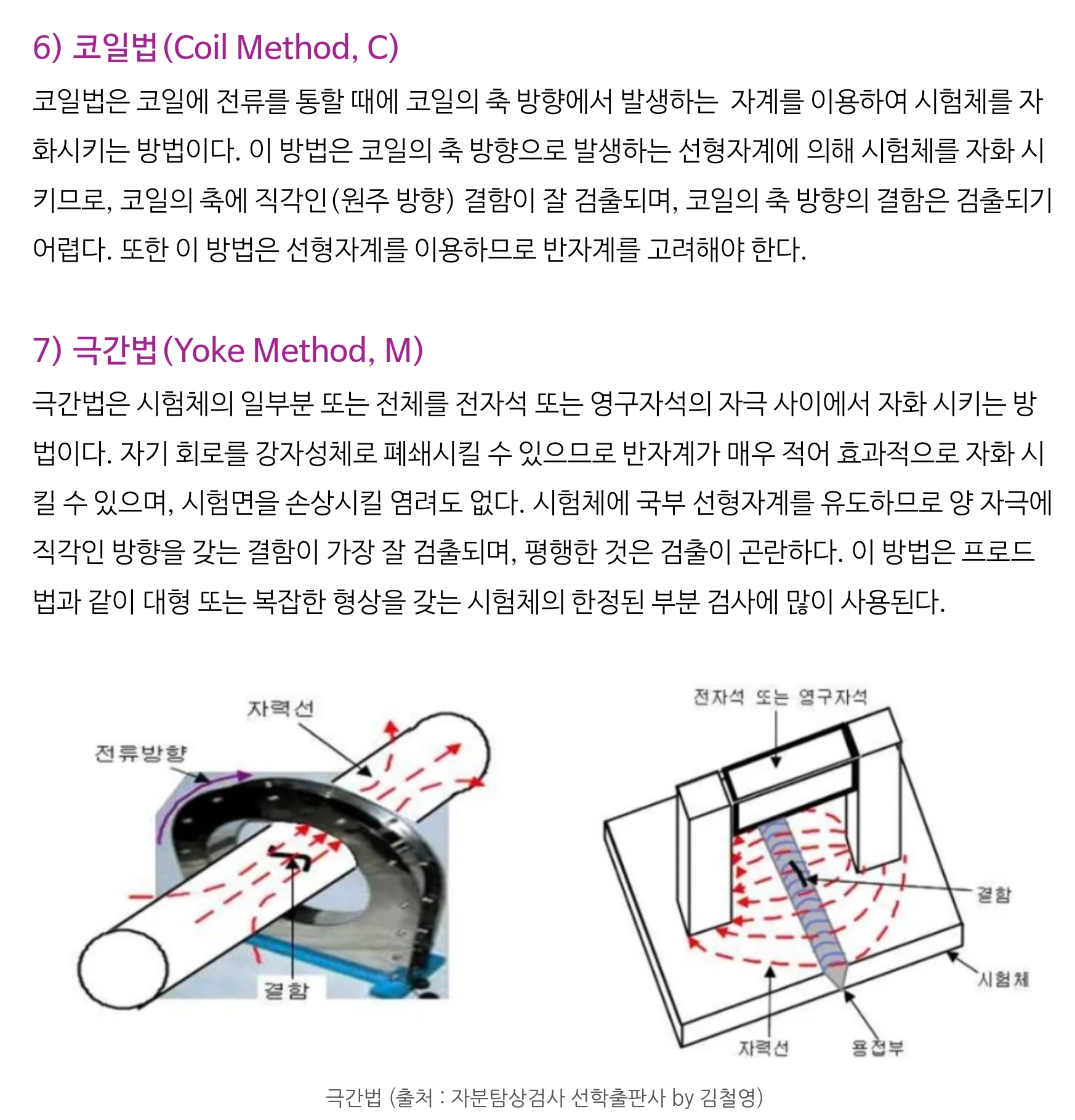

12. 비파괴시험방법 중 자분탐상검사의 자화방법 5가지에 대하여 설명하시오.

13. 유체기계 내의 유체가 외부로 누설되거나 외부 이물질의 유입을 방지하기 위해 사용되는 축봉장치의 종류 및 특징에 대하여 설명하시오.

□ 2교시

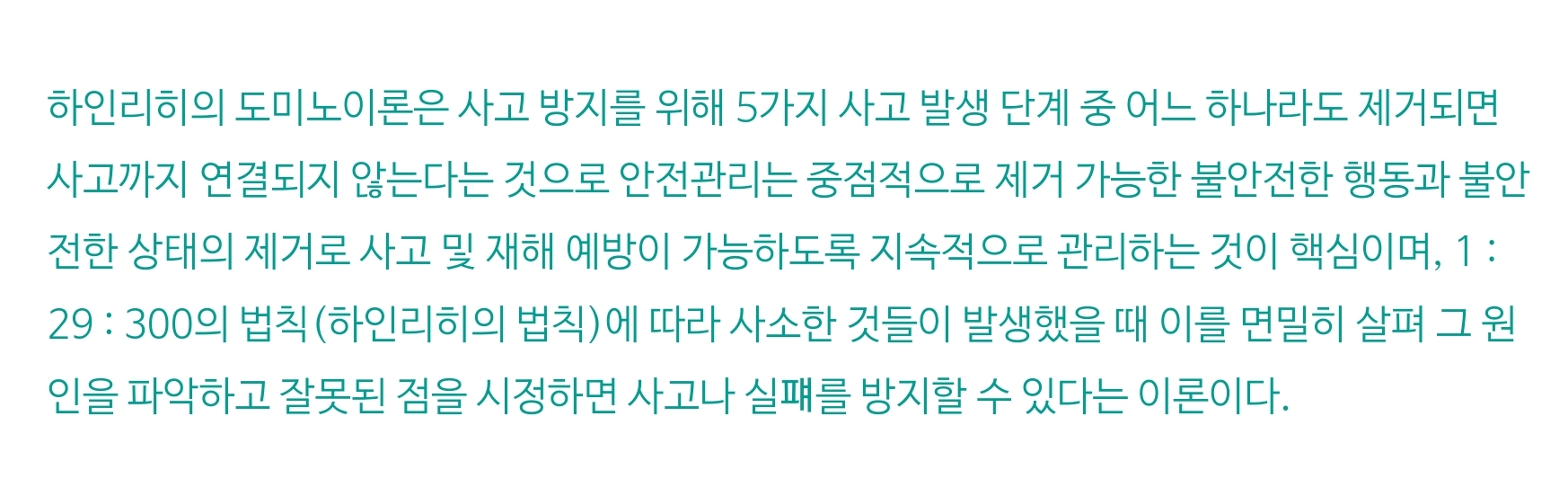

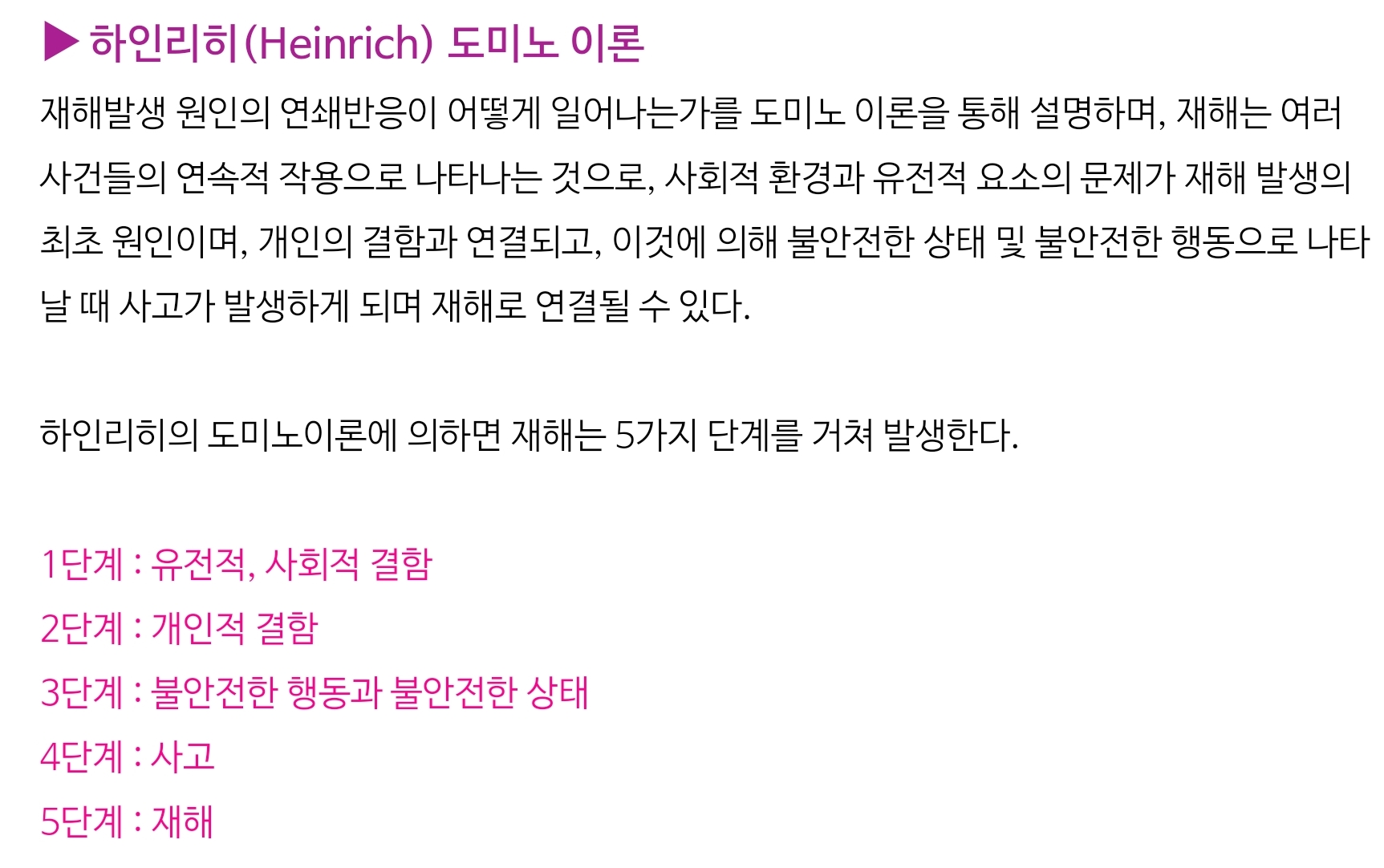

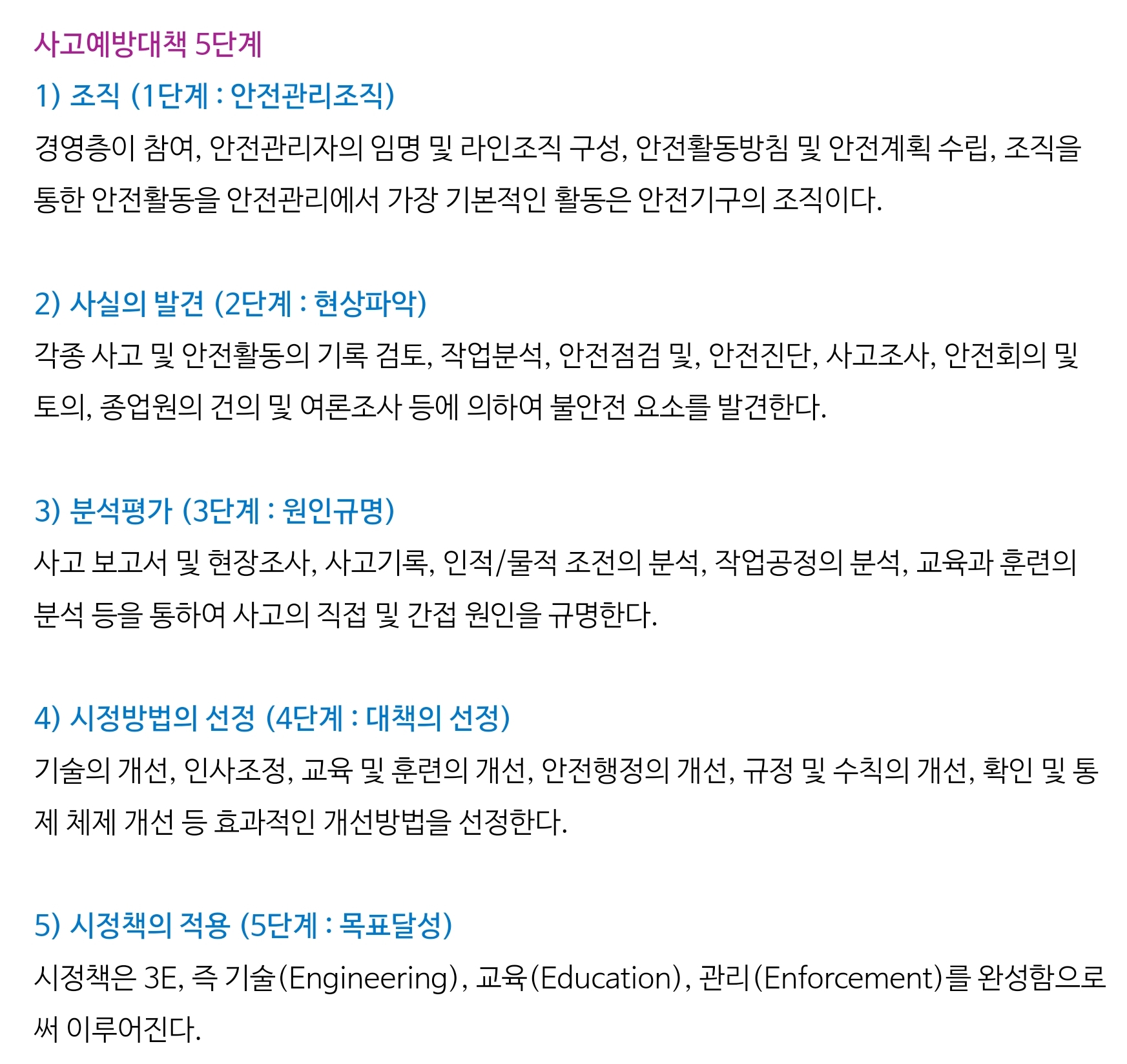

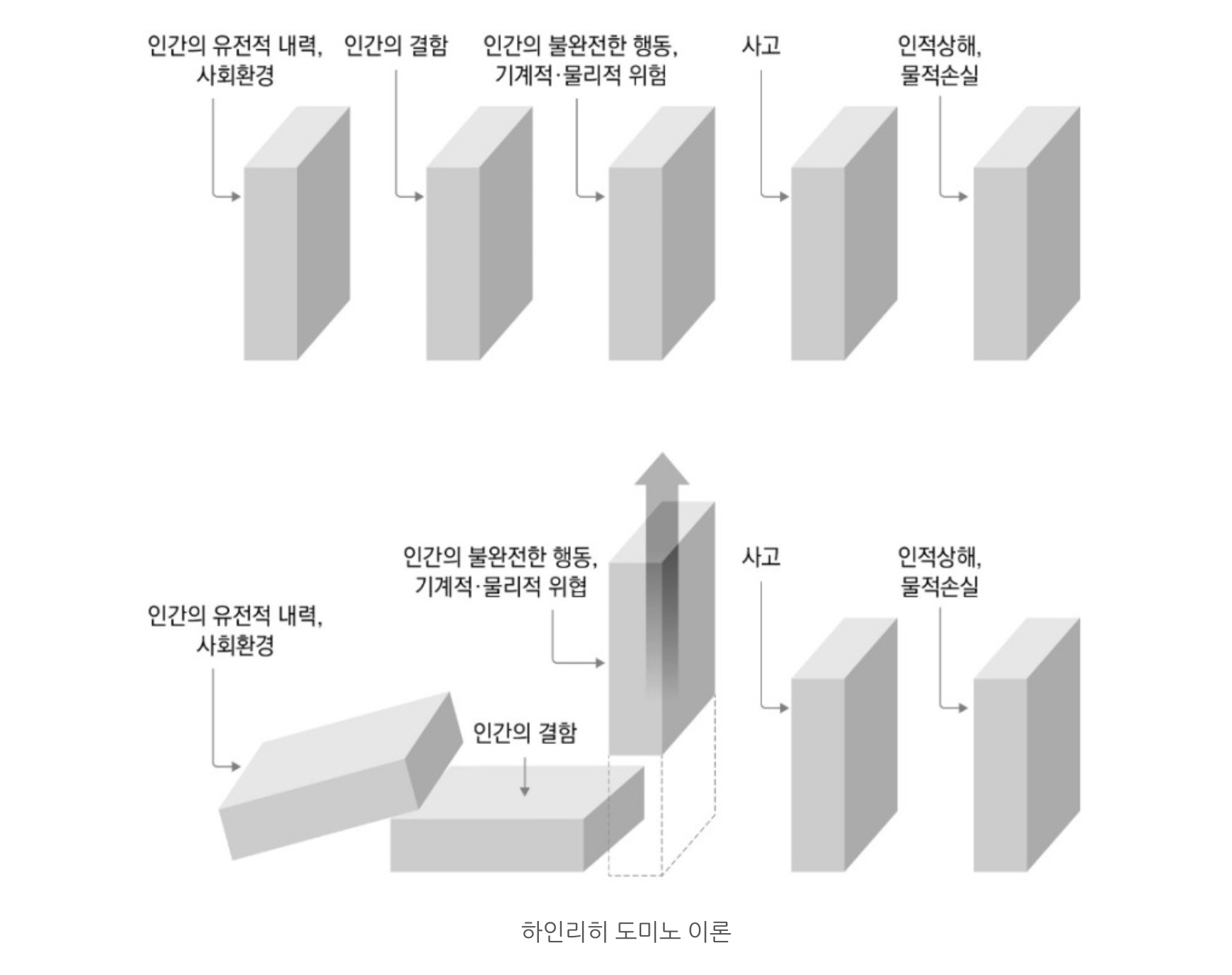

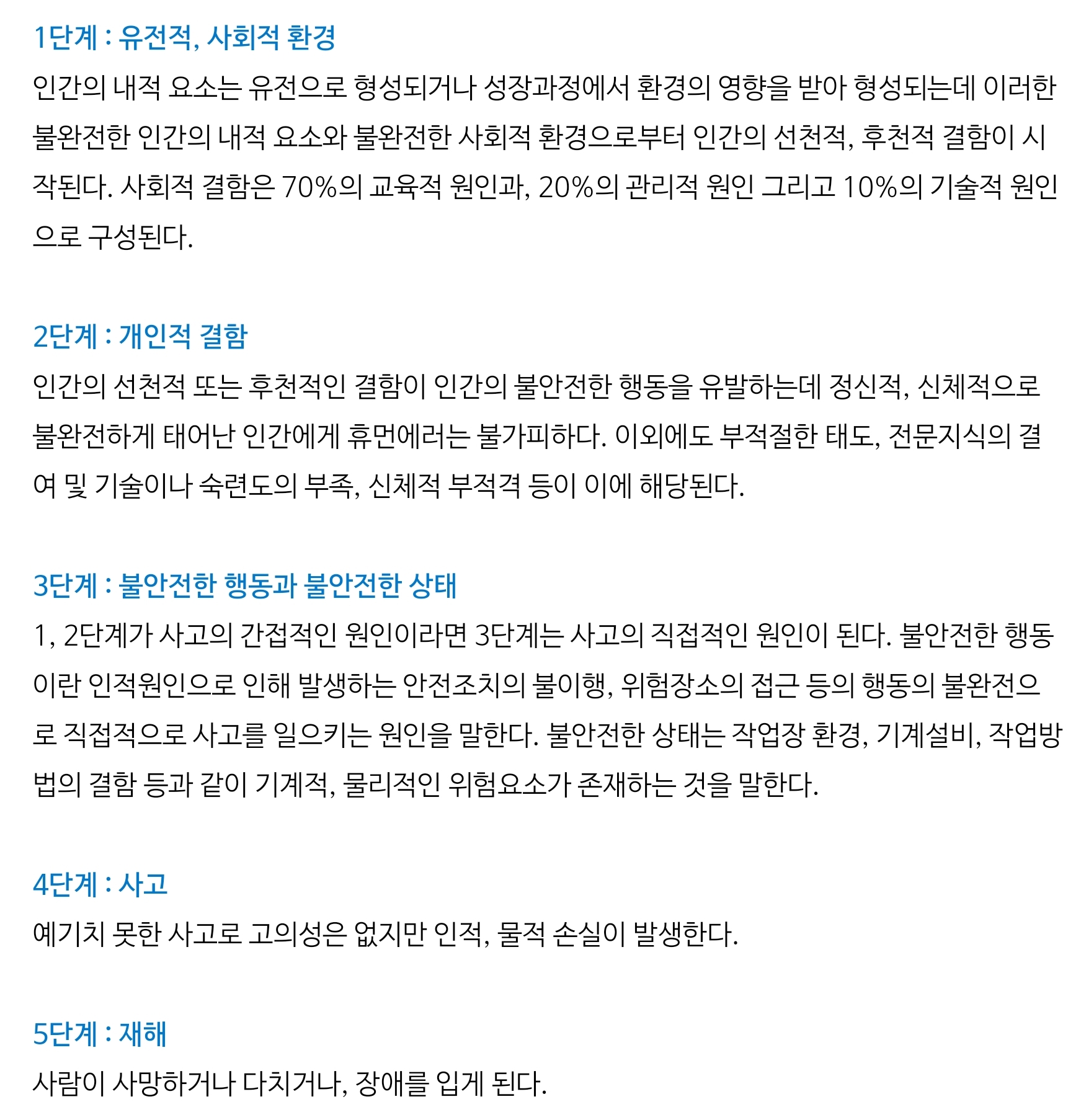

1. 하인리히(H.W.Heinrich)의 사고발생 연쇄성 이론 5단계 및 사고예방 원리 5단계에 대하여 설명하시오.

2. 타워크레인 관련된 내용을 설명하시오.

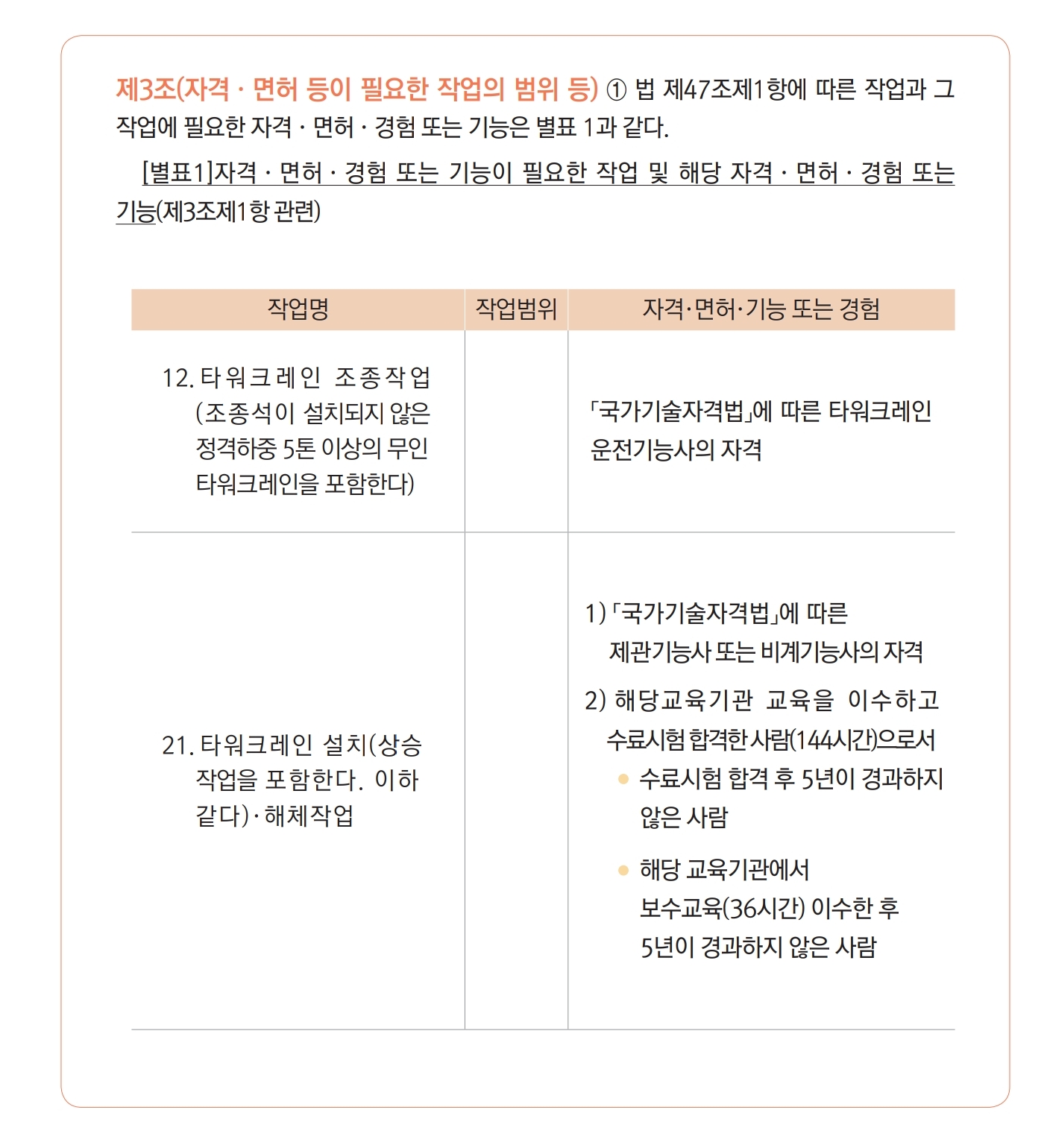

1) 개정된(2019.12.26.) 타워크레인 설치·해체자격 취득 신규 및 보수 교육시간

2) 산업안전보건법 시행규칙 제101조(기계 등을 대여받는 자의 조치)
타워크레인 대여받은 자의 조치내역

산업안전보건법 시행규칙 [시행 2023.1.1.]
제101조(기계등을 대여받는 자의 조치)
① 법 제81조에 따라 기계등을 대여받는 자는 그가 사용하는 근로자가 아닌 사람에게
해당 기계등을 조작하도록 하는 경우에는 다음 각 호의 조치를 해야 한다.
1. 해당 기계등을 조작하는 사람이 관계 법령에서 정하는 자격이나 기능을
가진 사람인지 확인할 것
2. 해당 기계등을 조작하는 사람에게 다음 각 목의 사항을 주지시킬 것
가. 작업의 내용
나. 지휘계통
다. 연락ㆍ신호 등의 방법
라. 운행경로, 제한속도, 그 밖에 해당 기계등의 운행에 관한 사항
마. 그 밖에 해당 기계등의 조작에 따른 산업재해를 방지하기 위하여 필요한 사항

② 타워크레인을 대여받은 자는 다음 각 호의 조치를 해야 한다.
1. 타워크레인을 사용하는 작업 중에 타워크레인 장비 간 또는 타워크레인과
인접 구조물 간 충돌위험이 있으면 충돌방지장치를 설치하는 등
충돌방지를 위하여 필요한 조치를 할 것
2. 타워크레인 설치ㆍ해체 작업이 이루어지는 동안 작업과정 전반(全般)을
영상으로 기록하여 대여기간 동안 보관할 것

③ 해당 기계등을 대여하는 자가 제100조제2호 각 목의 사항을 적은 서면을
발급하지 않는 경우 해당 기계등을 대여받은 자는 해당 사항에 대한 정보 제공을 요구할 수 있다.

④ 기계등을 대여받은 자가 기계등을 대여한 자에게 해당 기계등을 반환하는 경우에는
해당 기계등의 수리ㆍ보수 및 점검 내역과 부품교체 사항 등이 있는 경우 해당 사항에 대한
정보를 제공해야 한다.

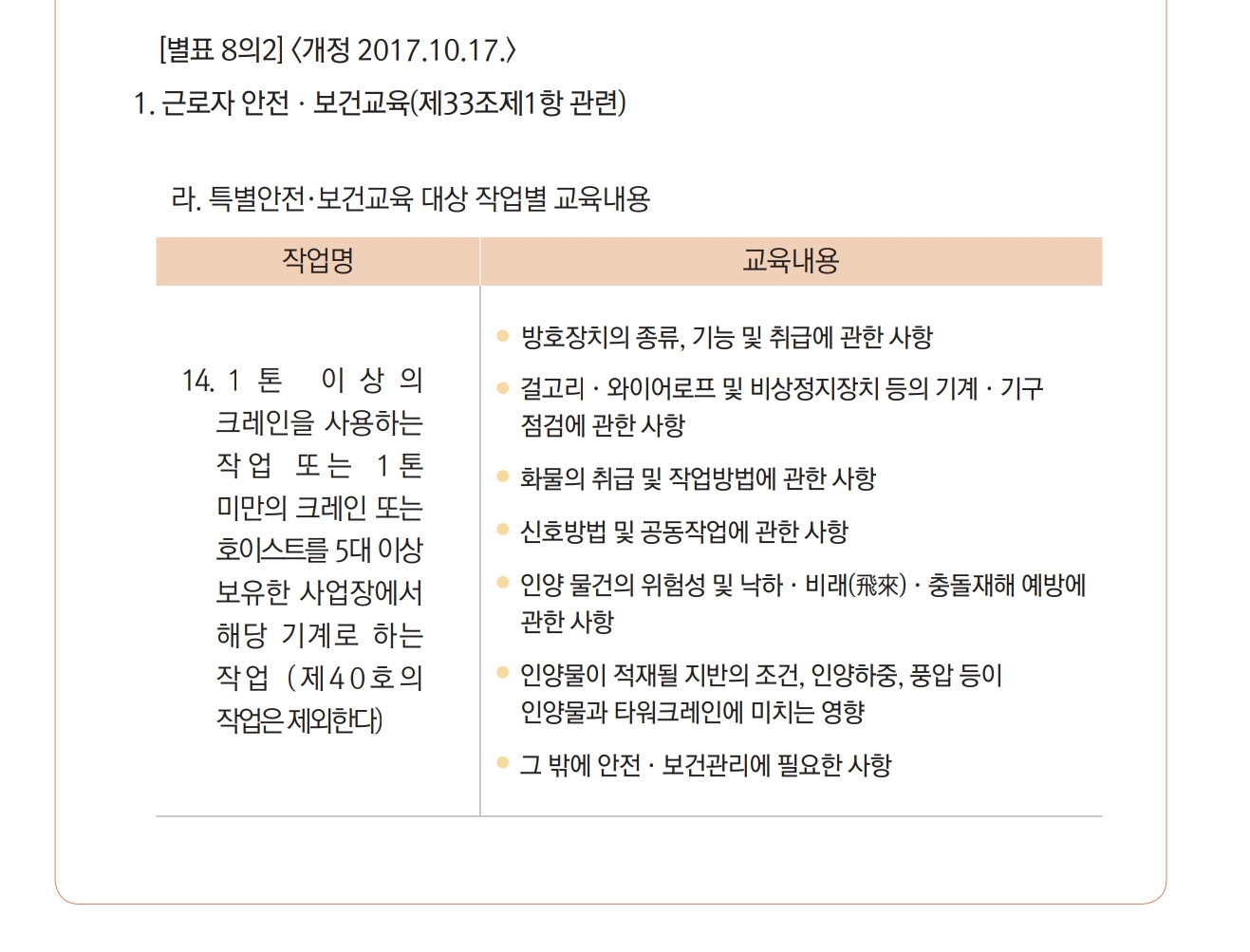

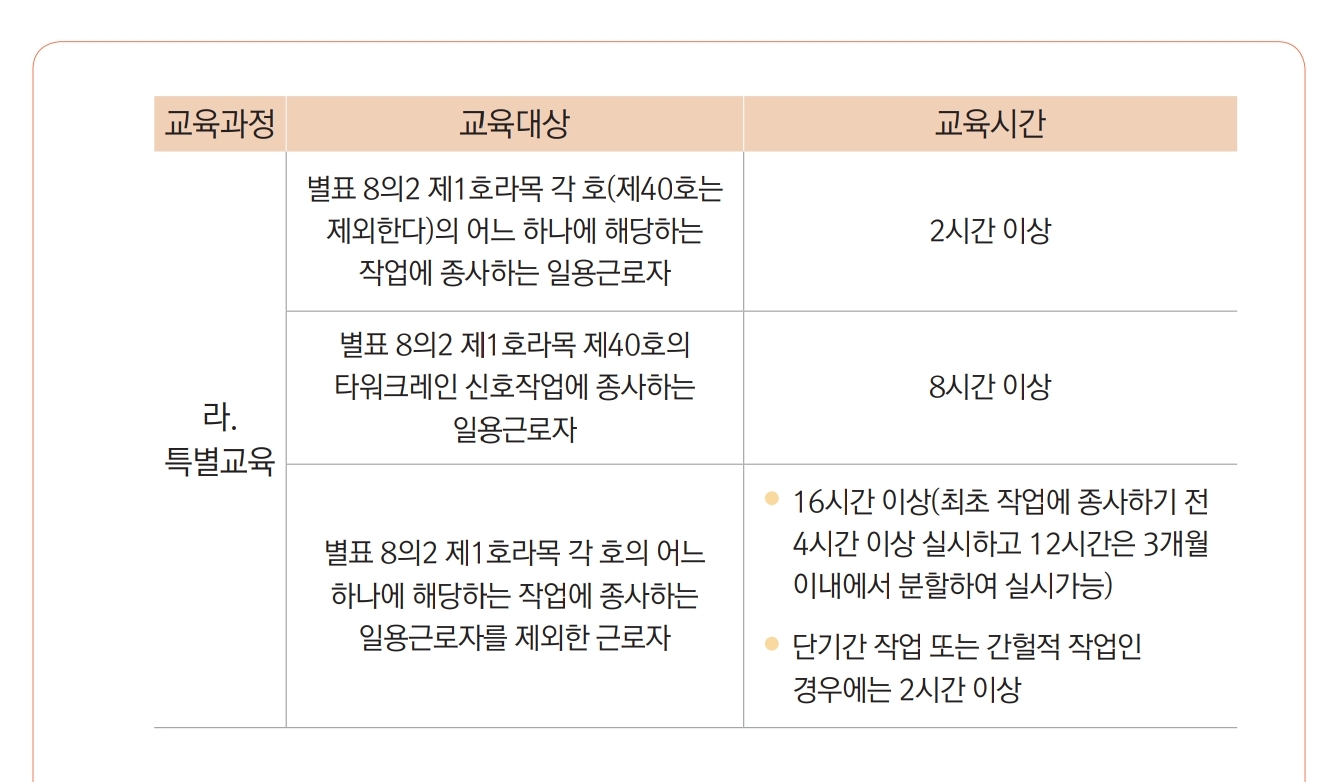

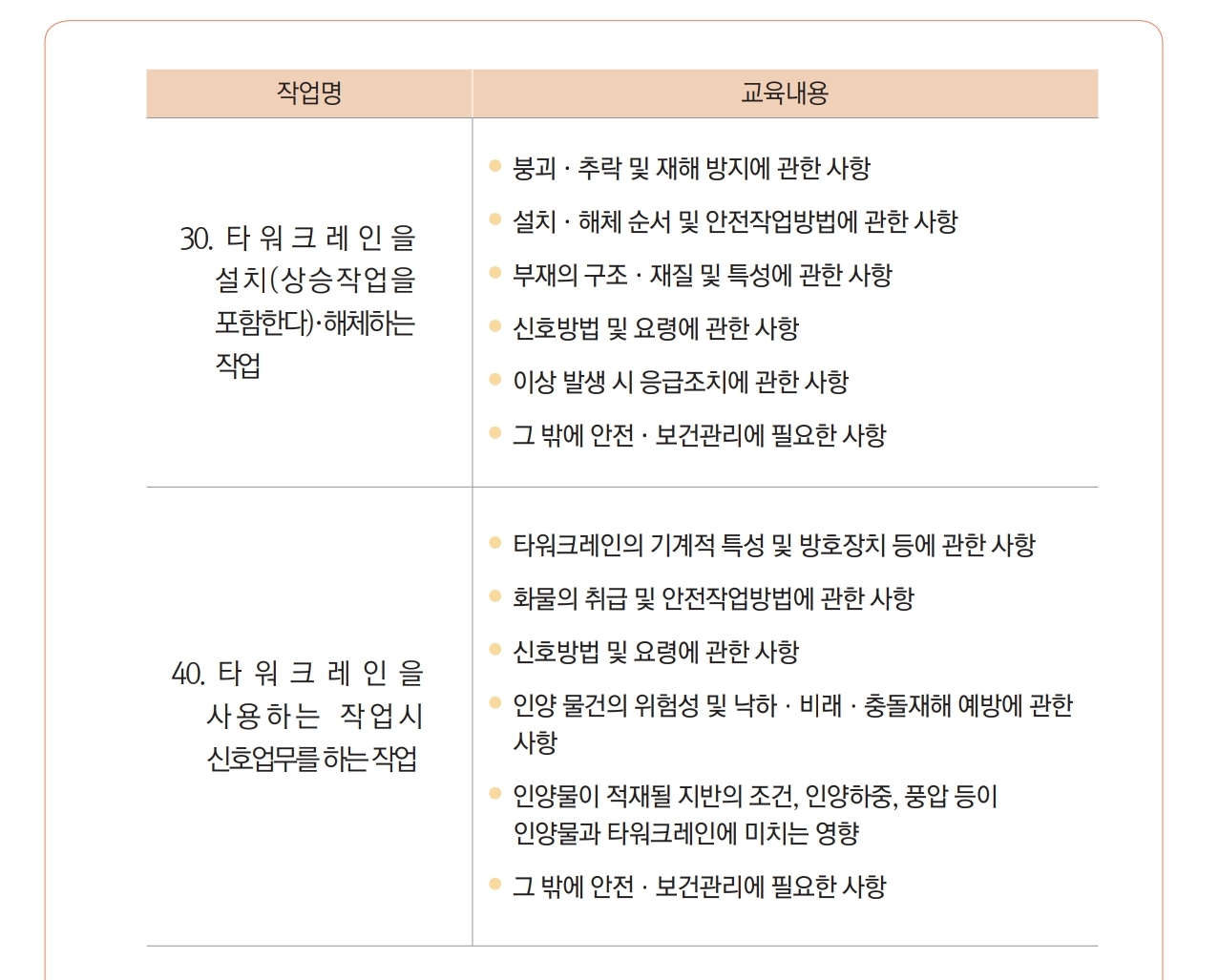

3) 타워크레인 특별안전보건교육 내용 5가지

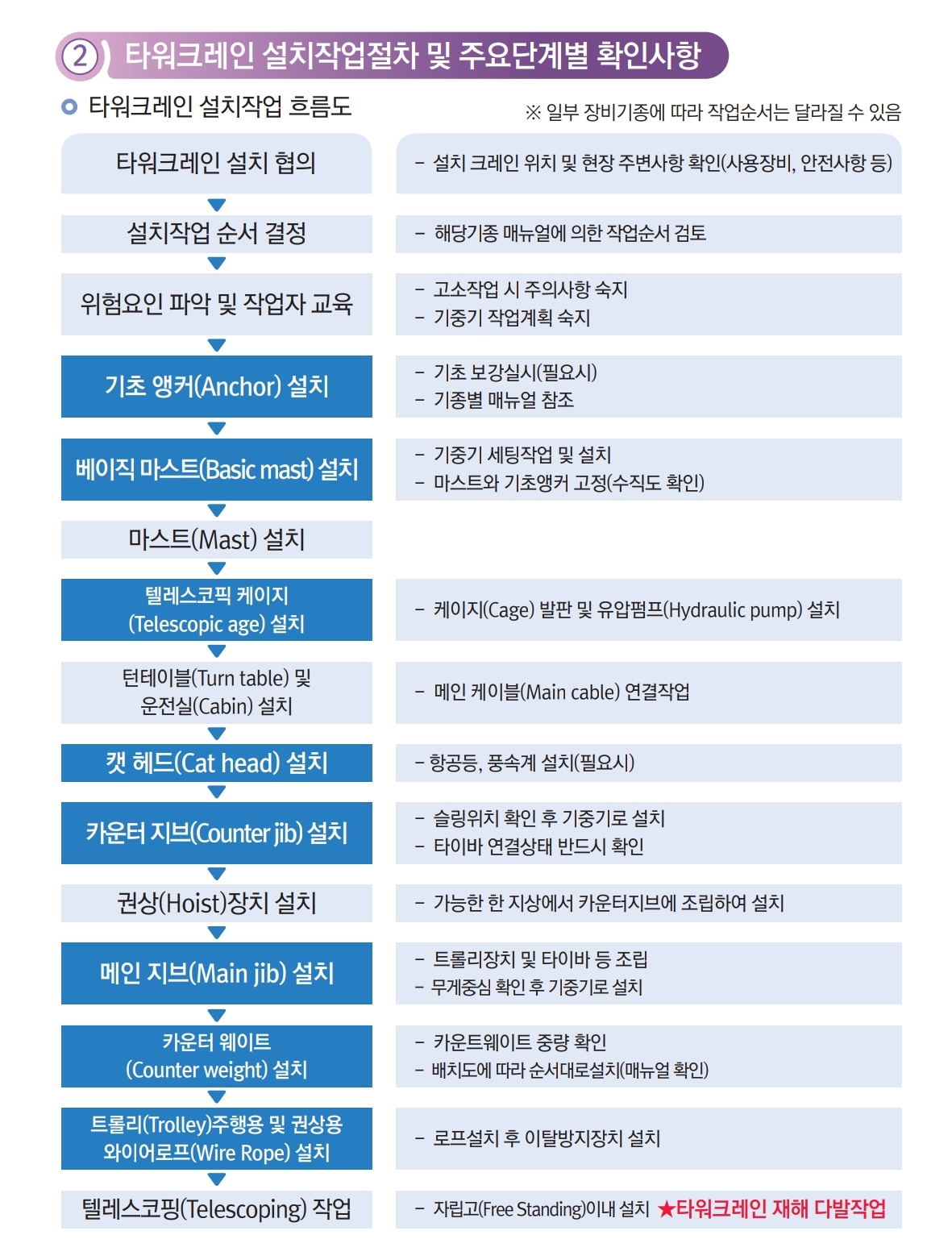

4) 타워크레인 설치작업 순서

3. 산업안전보건법령상 교육대상(근로자, 안전보건관리책임자, 안전보건관리담당자, 특수형태근로종사자)에 대한 안전보건 교육과정별 교육시간에 대하여 설명하시오.

4. 기계·설비 유지 작업 시 행하는 LOTO[Lock-Out & Tag-Out]와 관련된 내용을 쓰고 설명하시오.
1) Lock-Out & Tag-Out 정의
2) LOTO 시스템의 필요성
3) LOTO 실시절차
4) LOTO 종류

5. 연삭작업에 사용하는 연삭숫돌의 1) 재해유형, 2) 파괴원인, 3) 방호대책, 4) 검사방법, 5) 표시법(예 : WA 54 Lm V-1호 D 205x16x19.05)에 대하여 각각 설명하시오.

6. 펌프(Pump)의 1) 설계 순서를 나열하고, 2) 현장에서 원심 펌프의 임펠러(Impeller) 외경을 Cutting 하여 사용하는 원인, 3) 임펠러 지름이 다른 경우의 유량, 양정, 동력관계식, 4) 펌프의 상사법칙을 벗어난 과도한 임펠러 Cutting 시 발생될 수 있는 영향에 대하여 각각 설명하시오.

□ 3교시
1. 운반하역작업 시 사용하는 아래의 줄걸이 용구의 폐기기준을 설명하시오.
1) 체인(Chain)
2) 링(Ring)
3) 훅크(Hook)
4) 샤클(Shackle)
5) 와이어로프(Wire-Rope)

2. 지게차(Fork Lift) 관련 재해예방을 위한 안전관리 사항에 대하여 설명하시오.

3. 산업안전보건법령상 제조업 유해위험방지계획서 제출 대상(사업의 종류 및 규모, 기계기구 및 설비), 심사구분 및 결과 조치에 대하여 설명하시오.

4. 산업안전보건법령상 안전검사 대상기계 등에 대하여 쓰고 규격 및 형식별 적용범위를 설명하시오.

5. 양중기에서의 크레인 1) 방호장치, 2) 작업안전수칙, 3) 고용노동부 고시(제2020-41호)에 의한 크레인 제작 및 안전기준의 안정도에 대하여 각각 설명하시오.

3) 크레인 제작 안정도
(위험기계·기구 안전인증 고시_[별표 2] 크레인 제작 및 안전기준(제7조 관련)
가. 크레인은 다음의 경우, 해당 크레인의 전도지점에서의 안정도 모멘트 값은 전도 모멘트 값 이상이어야 한다.
1) 수직동하중의 0.3배에 해당하는 하중이 정격하중이 걸리는 방향과 반대방향으로 걸렸을 경우
2) 수직동하중의 1.6배(토목, 건축 등의 공사에 사용하는 크레인은 1.4배)에 해당하는 하중이 걸렸을 경우
3) 수직동하중의 1.35배(토목, 건축 등의 공사에 사용하는 크레인은 1.1배)에 해당하는 하중, 수평동하중 및 작동시에 있어서의 풍하중을 조합한 하중이 걸렸을 경우

나. 가목에 따른 안정도는 다음의 조건에서 계산하여야 한다.
1) 안정도에 영향을 주는 중량은 크레인의 안정에 관한 가장 불리한 상태
2) 바람은 크레인의 안정에 가장 불리한 방향에서 불어오는 것

다. 옥외에 설치하는 크레인의 안정도 계산에 있어서 하물을 싣지 않은 정지상태에서 풍하중이 걸렸을 때 당해 크레인의 전도지점의 안정모멘트 값은 그 전도지점에서 전도 모멘트 값 이상이어야 한다.

라. 다목에 따른 안정도는 다음의 조건에서 계산하여야 한다.
1) 안정도에 영향을 주는 중량은 크레인의 안정에 관한 가장 불리한 상태
2) 바람은 크레인의 안정에 가장 불리한 방향에서 불어오는 것
3) 주행 크레인에 있어 크레인 정지 시 풍력 등 외력에 의한 이동을 방지할 수 있는 고정장치를 구비할 것(다만, 옥내에 설치되어 풍압을 직접 받지 않는 크레인은 예외)

6. 용접작업 후 발생하는
1) 용접잔류응력 측정방법,
2) 잔류응력 완화법,
3) 변형교정법에 대하여 각각 설명하시오.

□ 4교시
1. 화재의 위험을 감시하고 화재 발생 시 사업장 내 근로자의 대피를 유도하는 업무만을 담당하는 화재감시자를 배치하여야 하는 작업장소와 가연성물질이 있는 장소에서 화재위험작업을 하는 경우에 화재예방에 필요한 준수사항에 대하여 설명하시오.

2. 사출성형기 1) 가드의 종류 3가지, 2) 가동형가드의 Ⅰ형식(typeⅠ), Ⅱ형식(typeⅡ), Ⅲ형식(type Ⅲ) 대하여 설명하시오.

3. 산업안전보건법령상 도급에 따른 산업재해 예방조치에 대하여 설명하시오.

4. 재해 손실비(Accident Cost) 산정방식에 대하여 설명하시오.

5. 가스용접에 사용되는 1) 아세틸렌 가스의 특성, 2) 용접절단 작업 시 위험요인 중 화염의 역화 및 역류 발생요인과 방지대책, 3) 아세틸렌 발생기실 설치장소, 4) 발생기실의 구조에 대하여 각각 설명하시오.

6. 두 금속재를 용융된 금속 매개를 이용하여 서로 접합시키는 용접작업에서 1) 용접결함의 종류, 2) 용접시방절차서(WPS: Welding Procedure Specification)의 각 세부기재사항, 3) P-NO. 및 F-NO.의 차이점, 4) 용접작업과 관련한 강구조물 용접시방서(Structural Welding Code : AWS D 1.1)에서 규정한 위험요인과 예방대책을 설명하시오.
