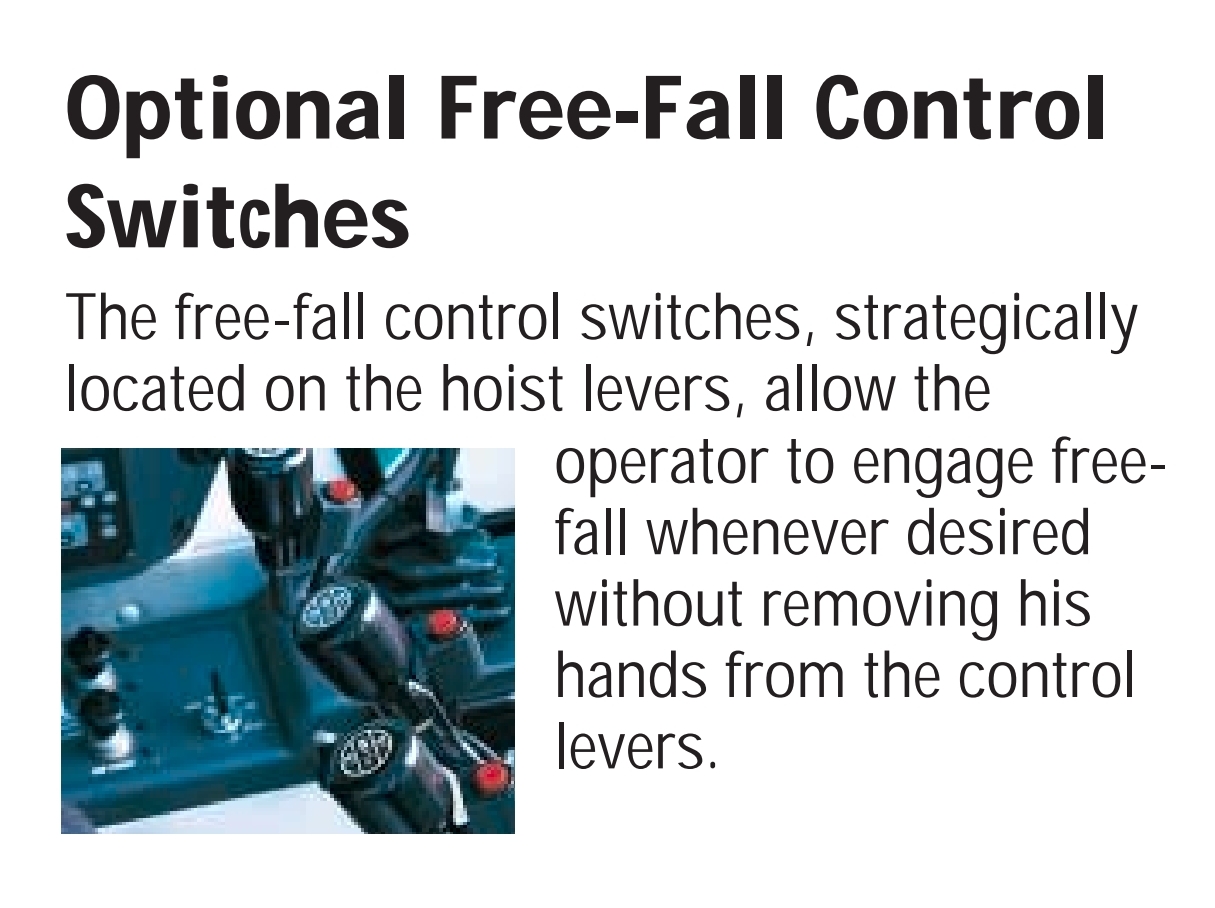

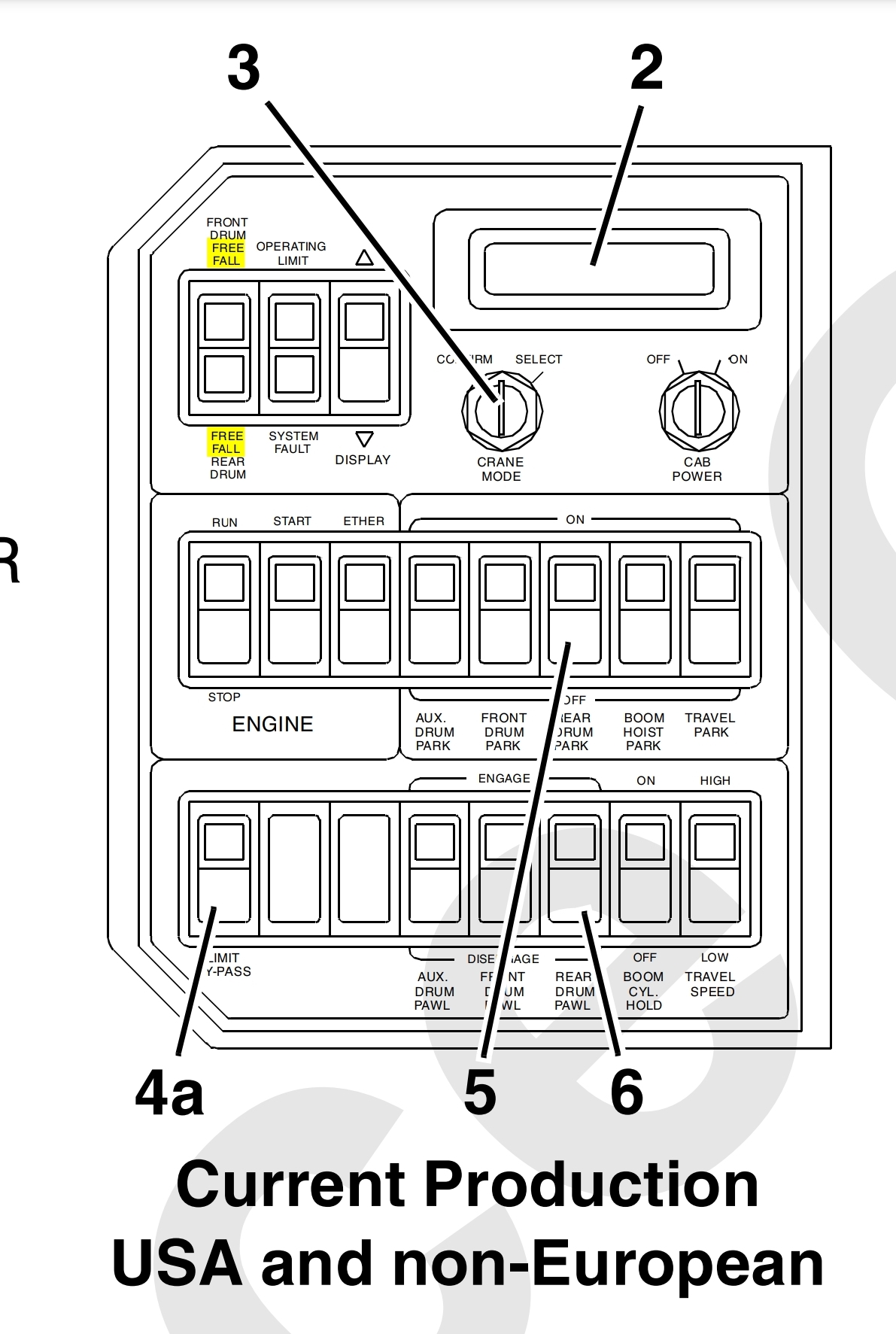

[기술자료] 크레인 후크 자유낙하기능 Free Fall Control Switches

자유 낙하 기능이 있는 모바일 크레인

https://www.worksafe.qld.gov.au/news-and-events/alerts/workplace-health-and-safety-alerts/2012/mobile-cranes-with-a-free-fall-feature

Mobile cranes with a free fall feature

발행: 2012년 3월 9일
최종 업데이트: 2012년 3월 9일

목적
이 안전 경고의 목적은 이 기능이 장착된 이동식 크레인의 자유 낙하 제어 장치를 올바르게 잠그는 것의 중요성을 강조하는 것입니다.

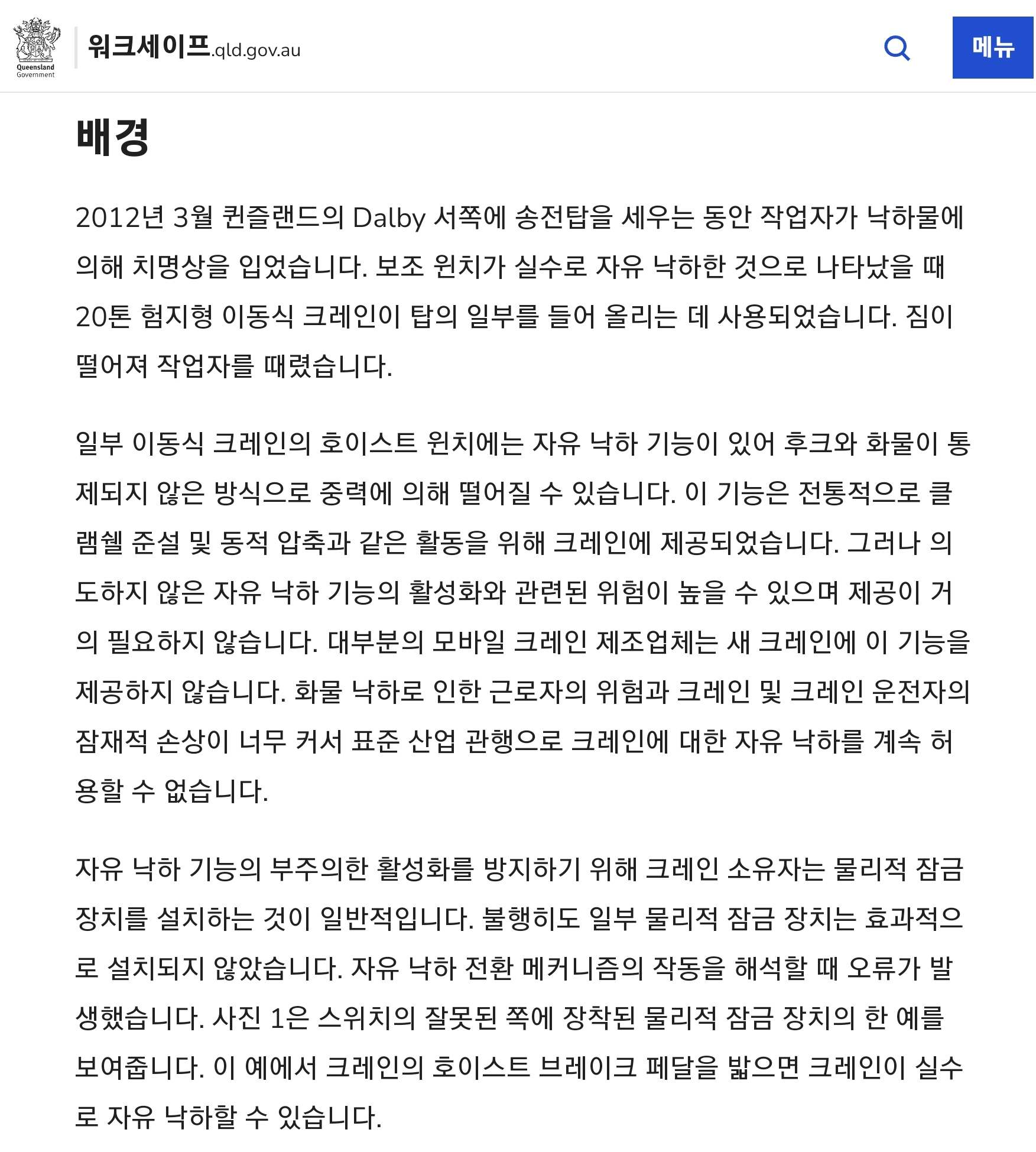

배경
2012년 3월 퀸즐랜드의 Dalby 서쪽에 송전탑을 세우는 동안 작업자가 낙하물에 의해 치명상을 입었습니다. 보조 윈치가 실수로 자유 낙하한 것으로 나타났을 때 20톤 험지형 이동식 크레인이 탑의 일부를 들어 올리는 데 사용되었습니다. 짐이 떨어져 작업자를 때렸습니다.

일부 이동식 크레인의 호이스트 윈치에는 자유 낙하 기능이 있어 후크와 화물이 통제되지 않은 방식으로 중력에 의해 떨어질 수 있습니다. 이 기능은 전통적으로 클램쉘 준설 및 동적 압축과 같은 활동을 위해 크레인에 제공되었습니다. 그러나 의도하지 않은 자유 낙하 기능의 활성화와 관련된 위험이 높을 수 있으며 제공이 거의 필요하지 않습니다. 대부분의 모바일 크레인 제조업체는 새 크레인에 이 기능을 제공하지 않습니다. 화물 낙하로 인한 근로자의 위험과 크레인 및 크레인 운전자의 잠재적 손상이 너무 커서 표준 산업 관행으로 크레인에 대한 자유 낙하를 계속 허용할 수 없습니다.

자유 낙하 기능의 부주의한 활성화를 방지하기 위해 크레인 소유자는 물리적 잠금 장치를 설치하는 것이 일반적입니다. 불행히도 일부 물리적 잠금 장치는 효과적으로 설치되지 않았습니다. 자유 낙하 전환 메커니즘의 작동을 해석할 때 오류가 발생했습니다. 사진 1은 스위치의 잘못된 쪽에 장착된 물리적 잠금 장치의 한 예를 보여줍니다. 이 예에서 크레인의 호이스트 브레이크 페달을 밟으면 크레인이 실수로 자유 낙하할 수 있습니다.

수정 조치 필요
이 사건은 부주의한 화물의 자유 낙하가 발생하지 않도록 크레인을 작동해야 할 필요성을 강조했습니다. 퀸즐랜드 직장 보건 및 안전(WHSQ)은 퀸즐랜드의 모든 이동식 크레인 소유자가 다음 조치를 취해야 한다고 생각합니다.

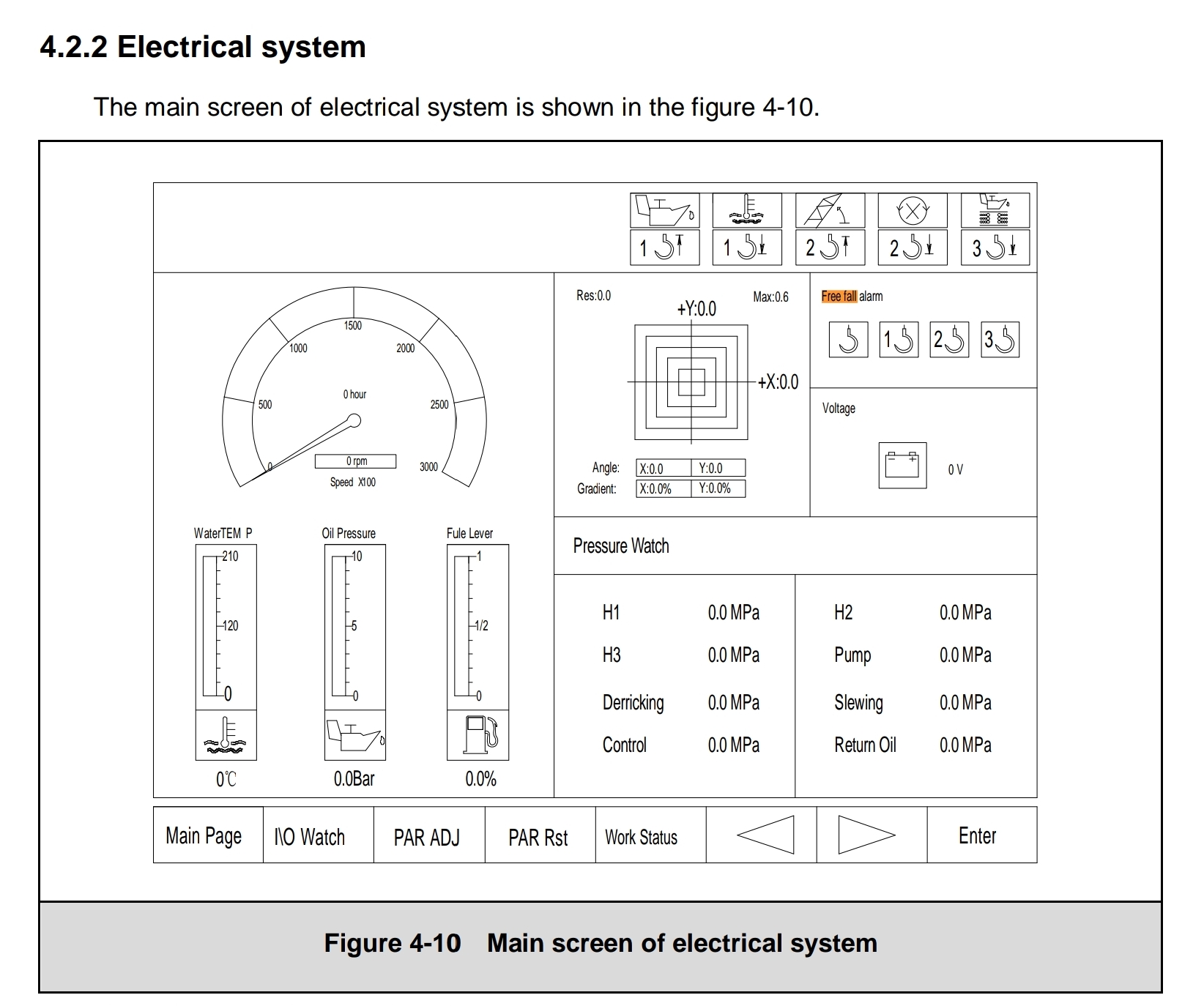

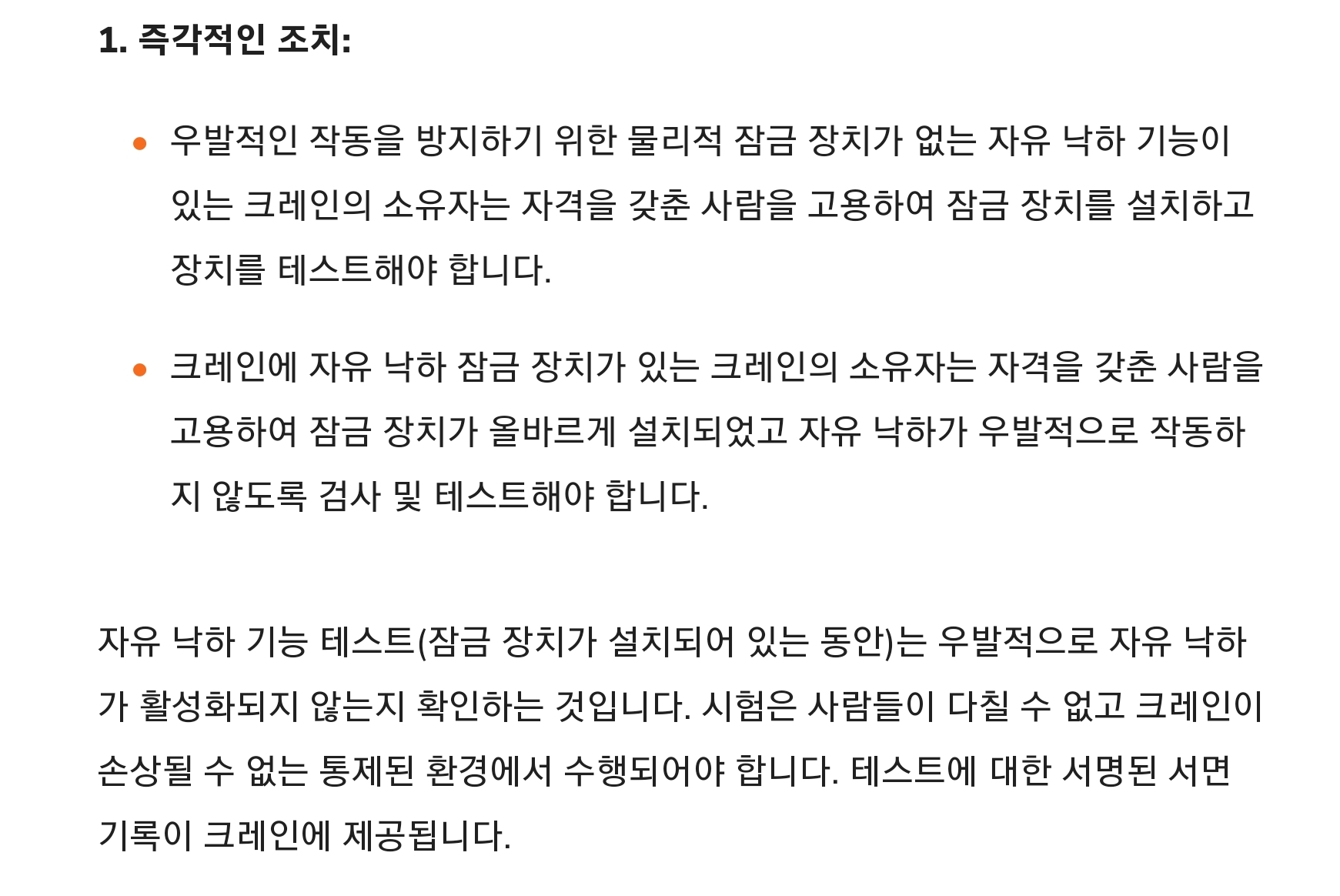

1. 즉각적인 조치:

우발적인 작동을 방지하기 위한 물리적 잠금 장치가 없는 자유 낙하 기능이 있는 크레인의 소유자는 자격을 갖춘 사람을 고용하여 잠금 장치를 설치하고 장치를 테스트해야 합니다.
크레인에 자유 낙하 잠금 장치가 있는 크레인의 소유자는 자격을 갖춘 사람을 고용하여 잠금 장치가 올바르게 설치되었고 자유 낙하가 우발적으로 작동하지 않도록 검사 및 테스트해야 합니다.
자유 낙하 기능 테스트(잠금 장치가 설치되어 있는 동안)는 우발적으로 자유 낙하가 활성화되지 않는지 확인하는 것입니다. 시험은 사람들이 다칠 수 없고 크레인이 손상될 수 없는 통제된 환경에서 수행되어야 합니다. 테스트에 대한 서명된 서면 기록이 크레인에 제공됩니다.

2. 6개월 이내 조치:

자유 낙하 기능이 있는 크레인의 소유자는 이러한 유형의 작업에 대한 대안이 없는 한 자유 낙하 시설을 영구적으로 비활성화하는 것을 고려해야 합니다. 이 상황에 대해 문서화된 위험 평가를 준비해야 합니다. 이러한 자유 낙하 비활성화에는 크레인의 자유 낙하 스위치 제거와 자유 낙하 기능이 영구적으로 제거되었음을 나타내는 크레인 제조업체 또는 유능한 사람(가급적 전문 엔지니어)의 인증서가 포함되어야 합니다.
다음 추가 정보도 참고해야 합니다.

작업자는 매달린 화물 아래에 있는 것을 피해야 합니다.
모바일 크레인에서 자유 낙하 기능을 사용하는 것은 극히 드물며 문서화된 안전한 작업 방법 진술이 다른 합리적인 대안이 없음을 보여주는 경우에만 허용됩니다.
이동식 크레인의 자유 낙하 작업은 리프트 구역 근처에서 사람과 함께 수행해서는 안 됩니다.

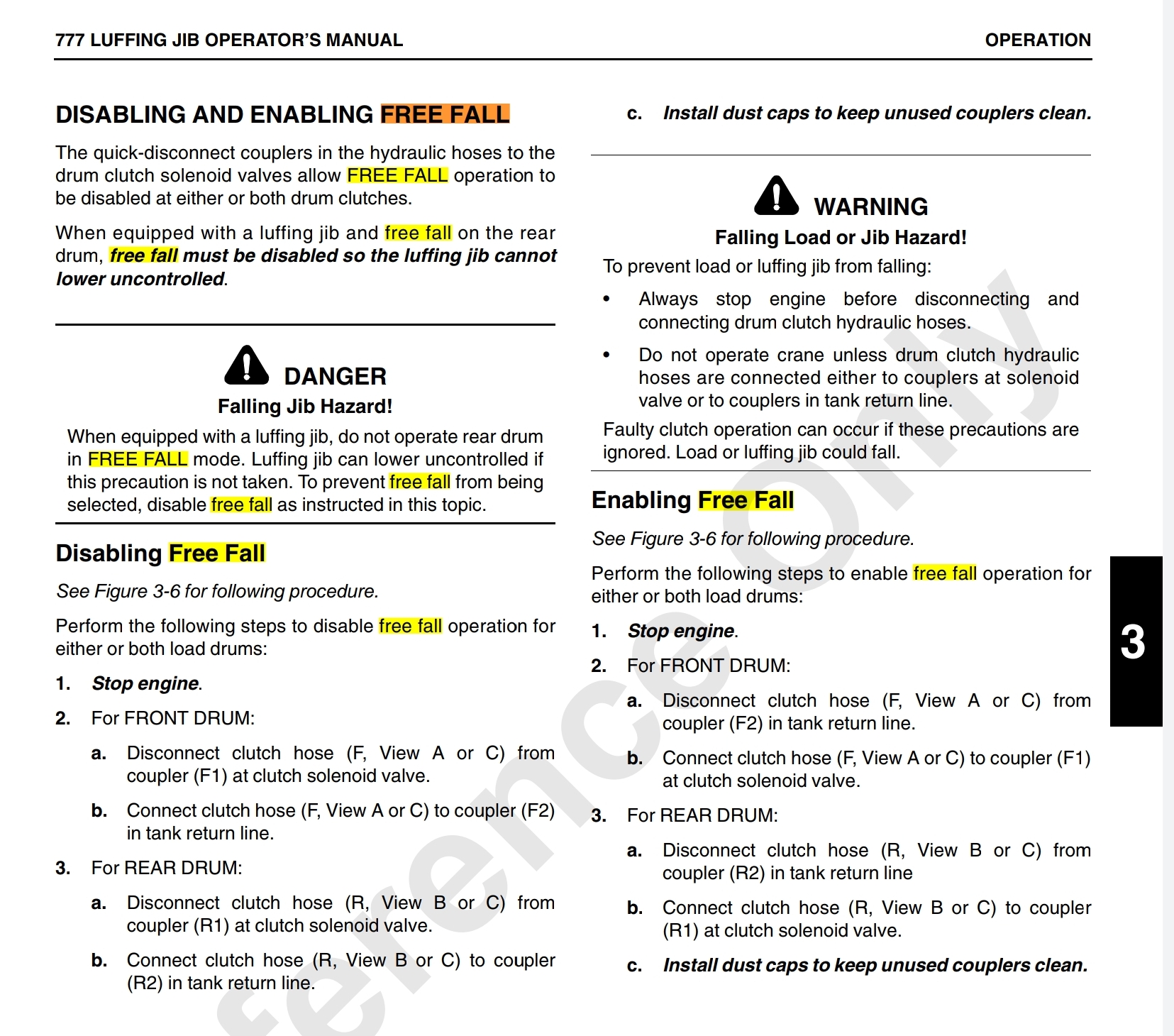

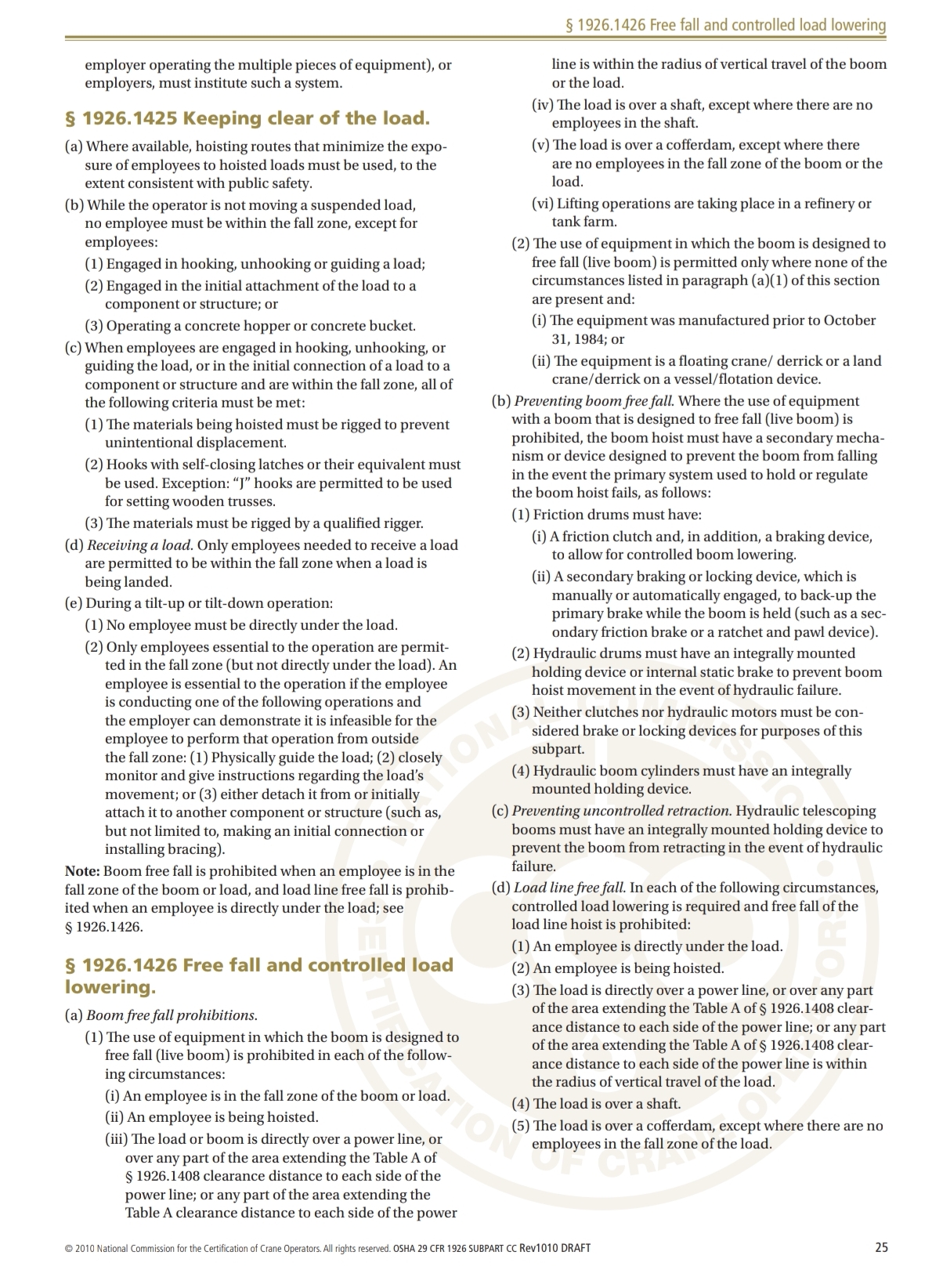

[ OSHA Rule for Cranes and Derricks Used in Construction ]
• 29 CFR 1926, SUBPART CC

§ 1926.1426 Free fall and controlled load lowering.
(a) Boom free fall prohibitions.
(1) The use of equipment in which the boom is designed to
free fall (live boom) is prohibited in each of the follow-ing circumstances:
(i) An employee is in the fall zone of the boom or load.
(ii) An employee is being hoisted.
(iii) The load or boom is directly over a power line, or over any part of the area extending the Table A of § 1926.1408 clearance distance to each side of the
power line; or any part of the area extending the Table A clearance distance to each side of the power line is within the radius of vertical travel of the boom or the load.
(iv) The load is over a shaft, except where there are no employees in the shaft.
(v) The load is over a cofferdam, except where there are no employees in the fall zone of the boom or the load.
(vi) Lifting operations are taking place in a refinery or tank farm.

(2) The use of equipment in which the boom is designed to
free fall (live boom) is permitted only where none of the
circumstances listed in paragraph (a)(1) of this section are present and:
(i) The equipment was manufactured prior to October 31, 1984; or
(ii) The equipment is a floating crane/ derrick or a land crane/derrick on a vessel/flotation device.
(b) Preventing boom free fall. Where the use of equipment with a boom that is designed to free fall (live boom) is prohibited, the boom hoist must have a secondary mecha-
nism or device designed to prevent the boom from falling in the event the primary system used to hold or regulate the boom hoist fails, as follows:

(1) Friction drums must have:
(i) A friction clutch and, in addition, a braking device,
to allow for controlled boom lowering.
(ii) A secondary braking or locking device, which is
manually or automatically engaged, to back-up the
primary brake while the boom is held (such as a sec-
ondary friction brake or a ratchet and pawl device).
(2) Hydraulic drums must have an integrally mounted
holding device or internal static brake to prevent boom
hoist movement in the event of hydraulic failure.
(3) Neither clutches nor hydraulic motors must be con-
sidered brake or locking devices for purposes of this
subpart.
(4) Hydraulic boom cylinders must have an integrally
mounted holding device.
(c) Preventing uncontrolled retraction. Hydraulic telescoping
booms must have an integrally mounted holding device to
prevent the boom from retracting in the event of hydraulic
failure.
(d) Load line free fall. In each of the following circumstances,
controlled load lowering is required and free fall of the
load line hoist is prohibited:
(1) An employee is directly under the load.
(2) An employee is being hoisted.
(3) The load is directly over a power line, or over any part
of the area extending the Table A of § 1926.1408 clear-
ance distance to each side of the power line; or any part
of the area extending the Table A of § 1926.1408 clear-
ance distance to each side of the power line is within
the radius of vertical travel of the load.
(4) The load is over a shaft.
(5) The load is over a cofferdam, except where there are no
employees in the fall zone of the load.
