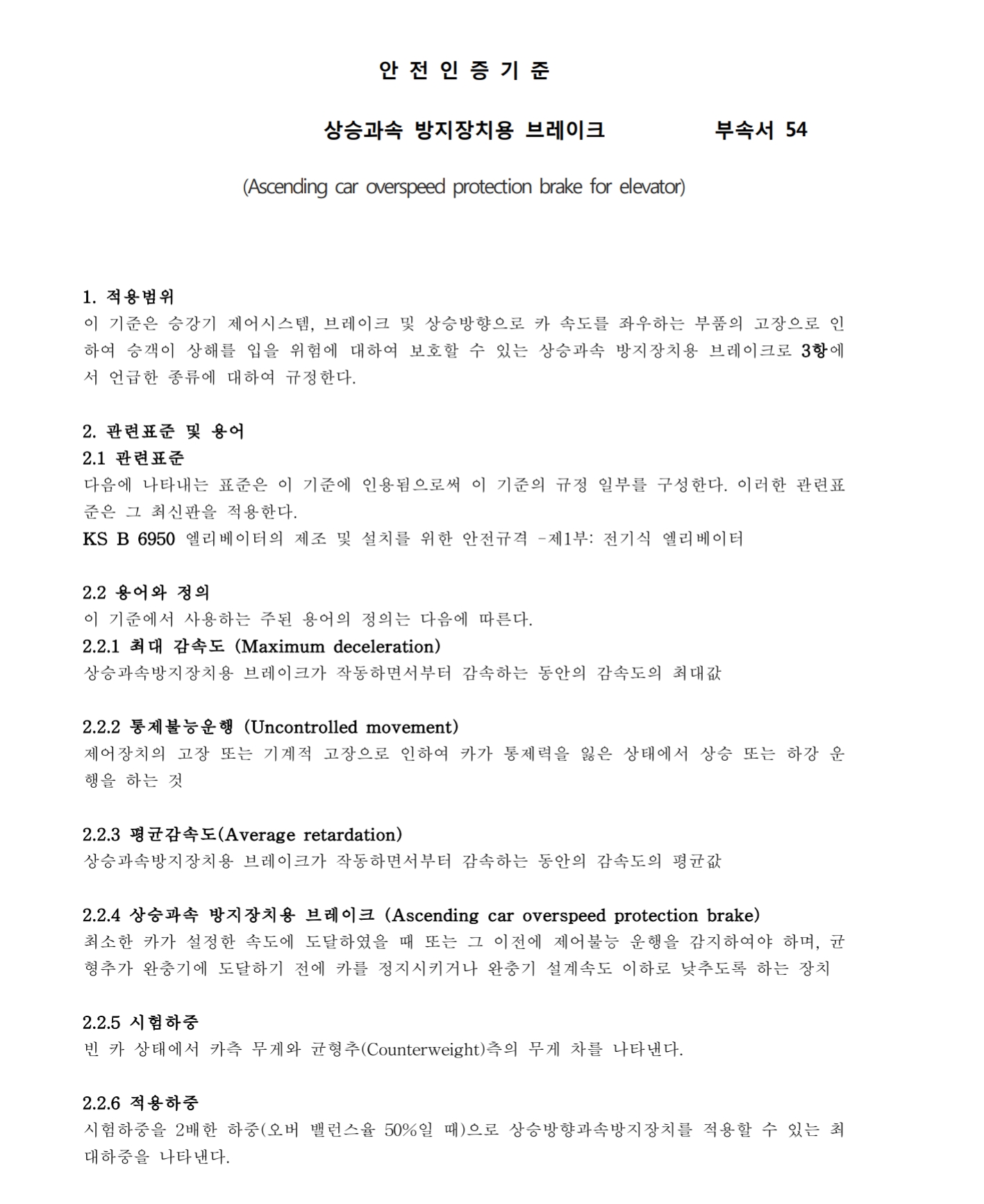

안 전 인 증 기 준
상승과속 방지장치용 브레이크 부속서 54
(Ascending car overspeed protection brake for elevator)
1. 적용범위
이 기준은 승강기 제어시스템, 브레이크 및 상승방향으로 카 속도를 좌우하는 부품의 고장으로
인하여 승객이 상해를 입을 위험에 대하여 보호할 수 있는 상승과속방지장치용 브레이크로
3항에서 언급한 종류에 대하여 규정한다.
2. 관련표준 및 용어
2.1 관련표준
다음에 나타내는 표준은 이 기준에 인용됨으로써 이 기준의 규정 일부를 구성한다.
이러한 관련표준은 그 최신판을 적용한다.
KS B 6950 엘리베이터의 제조 및 설치를 위한 안전규격 -제1부: 전기식 엘리베이터
2.2 용어와 정의
이 기준에서 사용하는 주된 용어의 정의는 다음에 따른다.
2.2.1 최대 감속도 (Maximum deceleration)
상승과속방지장치용 브레이크가 작동하면서부터 감속하는 동안의 감속도의 최대값
2.2.2 통제불능운행 (Uncontrolled movement)
제어장치의 고장 또는 기계적 고장으로 인하여 카가 통제력을 잃은 상태에서
상승 또는 하강 운행을 하는 것
2.2.3 평균감속도(Average retardation)
상승과속방지장치용 브레이크가 작동하면서부터 감속하는 동안의 감속도의 평균값
2.2.4 상승과속 방지장치용 브레이크 (Ascending car overspeed protection brake)
최소한 카가 설정한 속도에 도달하였을 때 또는 그 이전에 제어불능 운행을 감지하여야 하며,
균형추가 완충기에 도달하기 전에 카를 정지시키거나 완충기 설계속도 이하로 낮추도록 하는 장치
2.2.5 시험하중
빈 카 상태에서 카측 무게와 균형추(Counterweight)측의 무게 차를 나타낸다.
2.2.6 적용하중
시험하중을 2배한 하중(오버 밸런스율 50%일 때)으로 상승방향과속방지장치를 적용할 수 있는
최대하중을 나타낸다.
