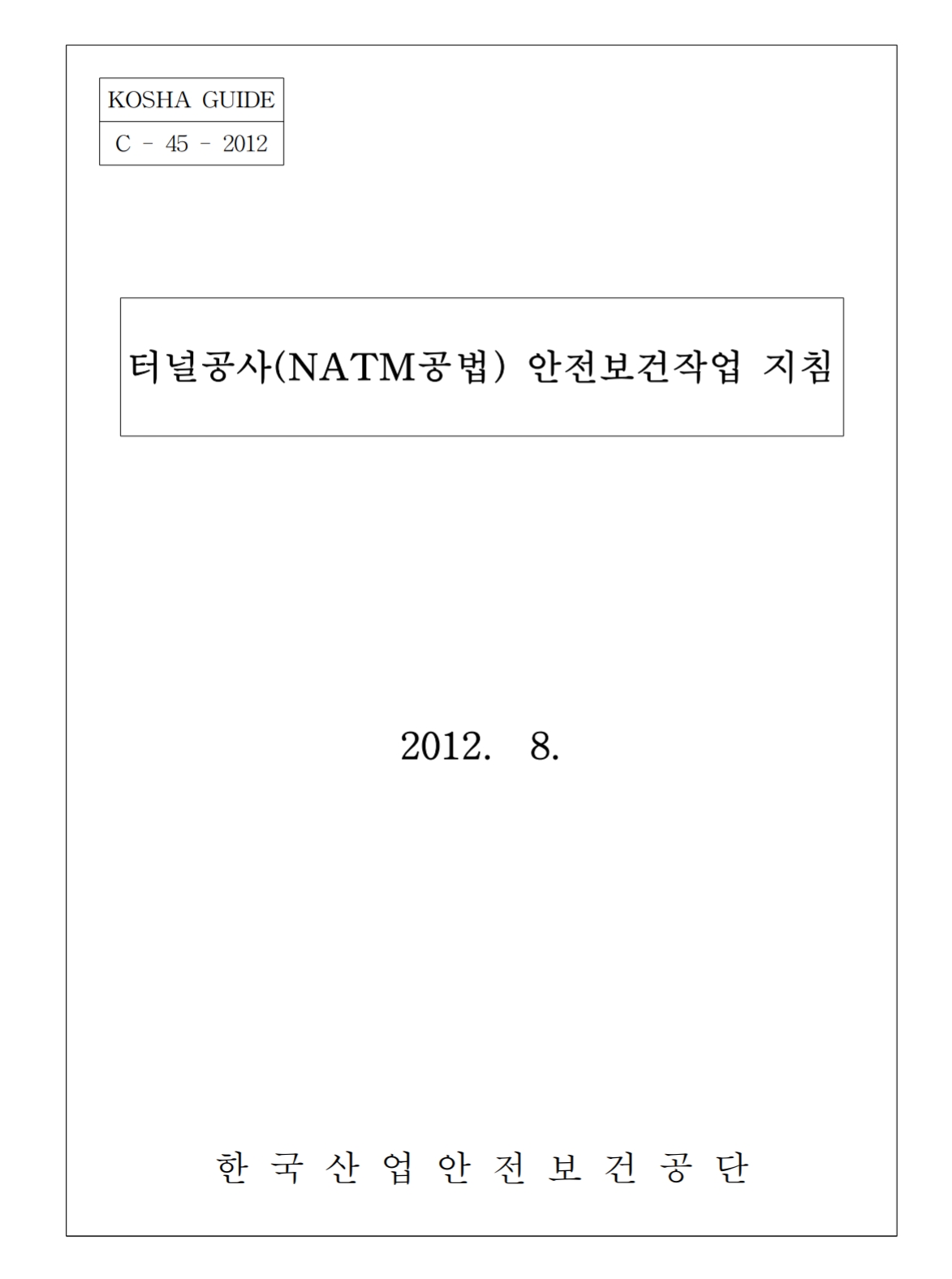

[기계안전기술사] 예상문제 터널공사(NATM공법) 안전보건작업 지침

지반의 조사
(1) 지반조사의 확인 : 지질 및 지층에 관한 조사를 실시하고 다음 사항을 확인하여야 한다.
(가) 시추(보링)위치
(나) 토층분포상태
(다) 투수계수
(라) 지하수위
(마) 지반의 지지력

(2) 추가조사 : 설계도서의 시추결과표 및 주상도 등에 명시된 시추공 이외에 중요구조물의 축조, 인접구조물의 지반상태 및 위험지장물 등 상세한 지반․지층 상황을 사전에 조사하여야 하며 필요시 발주자와 협의한 다음 추가시추를 실시하여야 한다.

(3) 지반보강 : 작업구, 환기구 등 수직갱 굴착계획구간의 연약지층․지반을 정밀조사하여야 하며 필요시 발주자와 협의한 다음 지반보강말뚝공법, 지반고결공법, 그라우팅 등의 보강 조치를 취하여 굴착중 발생되는 붕괴에 대비하여 안전한 공법을 계획하여야 한다.

5.9 기계굴착
(1) 로더 헤더(Load Header), 쉬일드 머쉰(Shield Machine), 터널보링머쉰(T.B.M)등 굴착기계는 다음 사항을 고려하여 선정하고 작업순서 등 작업안전계획을 수립한 후 작업하여야 한다.
(가) 터널굴착단면의 크기 및 형상
(나) 지질구성 및 암반의 강도
(다) 작업공간
(라) 용수상태 및 막장의 자립도
(마) 굴진방향에 따른 지질단층의 변화정도

(2) (1)의 수립된 작업안전계획에는 최소한 다음 사항이 포함되어야 한다.
(가) 굴착기계 및 운반장비 선정
(나) 굴착단면의 굴착순서 및 방법
(다) 굴진작업 1싸이클의 공정순서 및 굴진단위길이
(라) 버력적재 방법 및 운반경로
(마) 배수 및 환기
(바) 이상 지질 발견시 대처방안
(사) 작업시작전 장비의 점검
(아) 관리감독자 선임

5.10 연약지반의 굴착
(1) 막장에 연약지반 발생시 포아폴링, 프리그라우팅 등 지반보강 조치를 한 후 굴착하여야 한다.
(2) 굴착작업 시작전에 뿜어붙이기 콘크리트를 비상시에 타설할 수 있도록 준비하여야 한다.
(3) 성능이 좋은 급결재를 항상 준비해 두어야 한다.
(4) 철망, 소철선, 마대, 강관 등을 갱내의 찾기 쉬운 곳에 준비하여 두어야 한다.
(5) 막장에는 항상 작업자를 배치하여야 하며 주․야간 교대시에는 막장에서 교대하도록 하여야 한다.
(6) 이상용수 발생 또는 막장 자립도에 이상이 있을 때에는 즉시 작업을 중단하고 이에 대한 조치를 한 후 작업하여야 한다.
(7) 작업장에는 관리감독자를 배치하여야 한다.
(8) 필요시 수평보링, 수직보링을 추가 실시하고 지층단면도를 정확하게 작성하여 굴착계획을 수립하여야 한다.

계측
10.1 계측의 목적
터널 계측은 굴착지반의 거동, 지보공 부재의 변위, 응력의 변화 등에 대한 정밀 측정을 실시함으로써 시공의 안전성을 사전에 확보하고 설계시의 조사치와 비교분석하여 현장조건에 적정하도록 수정, 보완하는데 그 목적이 있으며 다음을 기준으로 한다.
(1) 터널내 변형관측
(2) 내공변위 측정
(3) 천단침하 측정
(4) 지표면 침하측정
(5) 지중변위 측정
(6) 지중침하 측정
(7) 지중수평변위 측정
(8) 지하수위 측정
(9) 록 볼트 축력측정
(10) 뿜어붙이기 콘크리트 응력측정
(11) 터널내 탄성파 속도 측정
(12) 주변 구조물의 변형상태 조사

10.2 계측관리
(1) 터널작업시 사전에 계측계획을 수립하고 그 계획에 따른 계측을 하여야 하며 계측 계획에는 다음 사항이 포함되어야 한다.
(가) 측정위치 개소 및 측정의 기능 분류
(나) 계측시 소요장비
(다) 계측빈도
(라) 계측결과 분석방법
(마) 변위 허용치 기준
(바) 이상 변위시 조치 및 보강대책
(사) 계측 전담반 운영계획
