[기계안전기술사] 문제풀이 2021년 133회 133-2-5 이동식 크레인 주 브레이크, 조향장치, 구동축, 가속장치에 고장현상, 원인, 대책

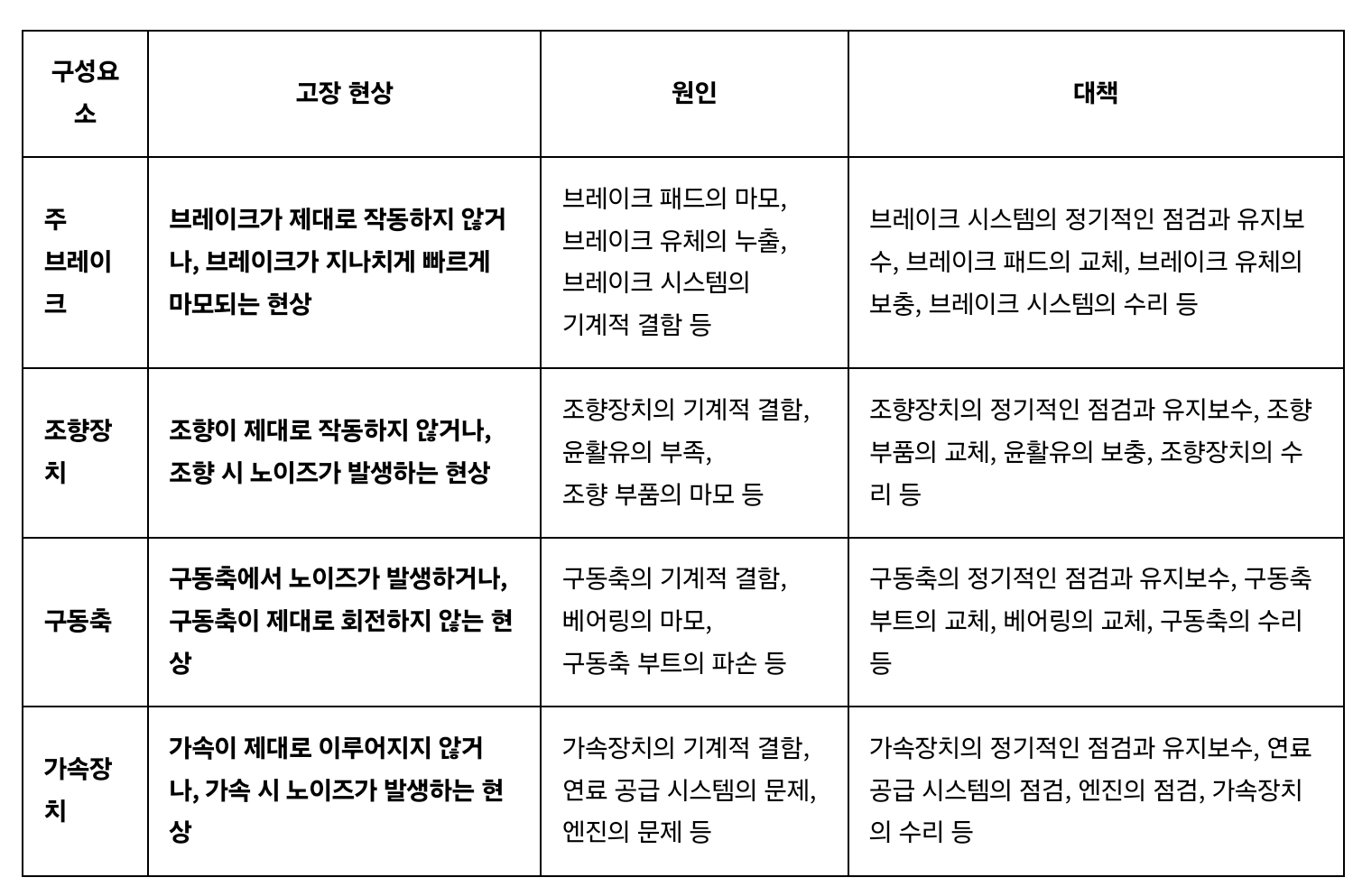

5. 이동식 크레인의 휠 형식 동력 전달 장치에서 주 브레이크, 조향장치, 구동축, 가속장치에 대한 고장현상, 원인, 대책을 각각 설명하시오.

문제풀이

1. 개요
이동식 크레인의 안전한 운용을 위해서는 휠 형식 동력 전달 장치의 주요 구성요소들을 정기적으로 점검하고 유지보수하는 것이 필수적
안전과 직결되는 주 브레이크와 조향장치는 더욱 세심한 관리가 필요.

구성
주행장치 : 타이어, 휠, 액슬, 서스펜션 등
제동장치 : 주 브레이크, 주차 브레이크 등
조향장치 : 조향 휠/컬럼, 조향 기어 등
구동장치 : 구동축, 변속기, 가속장치 등

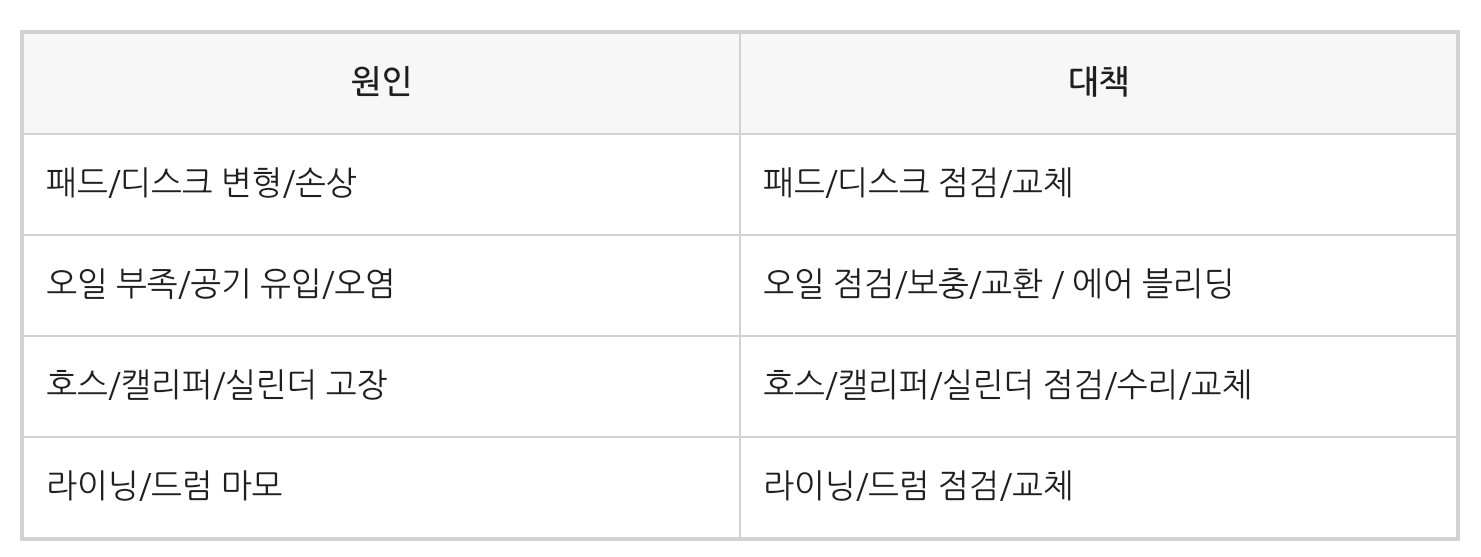

2. 주 브레이크
정의 및 기능: 크레인 정지/속도 제어 (마찰력 이용)
주요 고장 현상:
- 제동력 저하 / 브레이크 밀림
- 패드/디스크 마모
- 오일 누출/오염
- 제동 시 떨림/소음

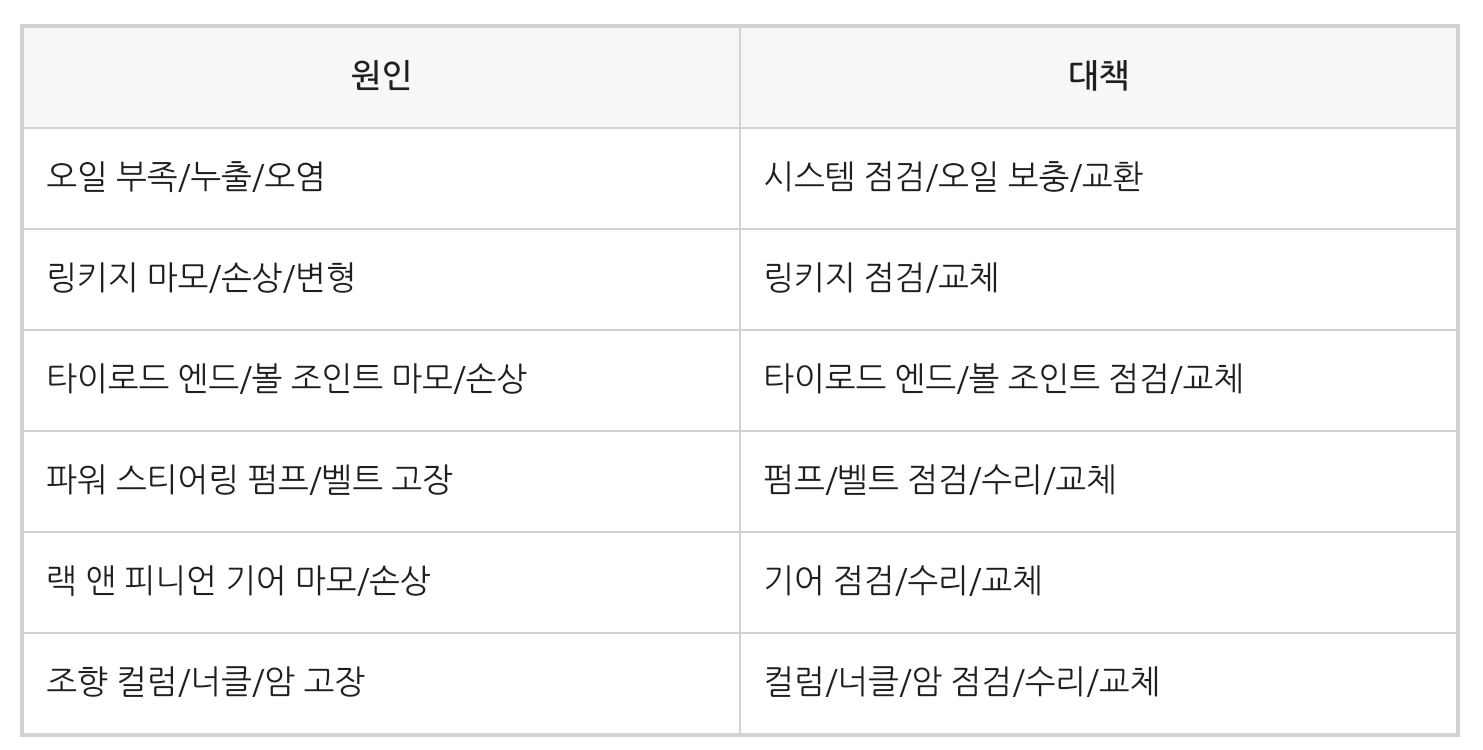

3. 조향장치
정의 및 기능: 크레인 방향 전환 (바퀴 방향 조절)
주요 고장 현상:
- 조향 불량/힘듦/잠김
- 조향 시 소음/떨림
- 휠 유격/복원력 부족
- 쏠림 현상

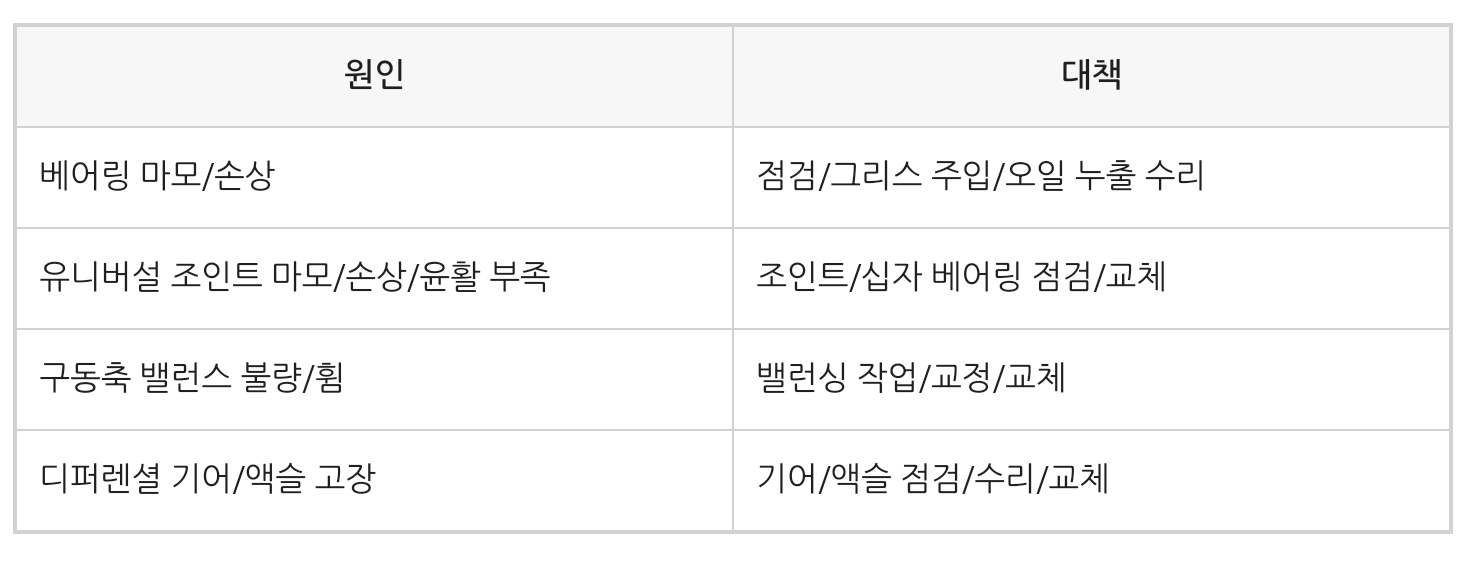

4. 구동축
정의 및 기능: 엔진/모터 동력을 바퀴에 전달 (회전력 전달, 각도 변화 수용, 진동 흡수)
주요 고장 현상:
- 구동력 저하/출력 부족
- 진동/소음/덜컹거림
- 오일/그리스 누유
- 구동축 파손

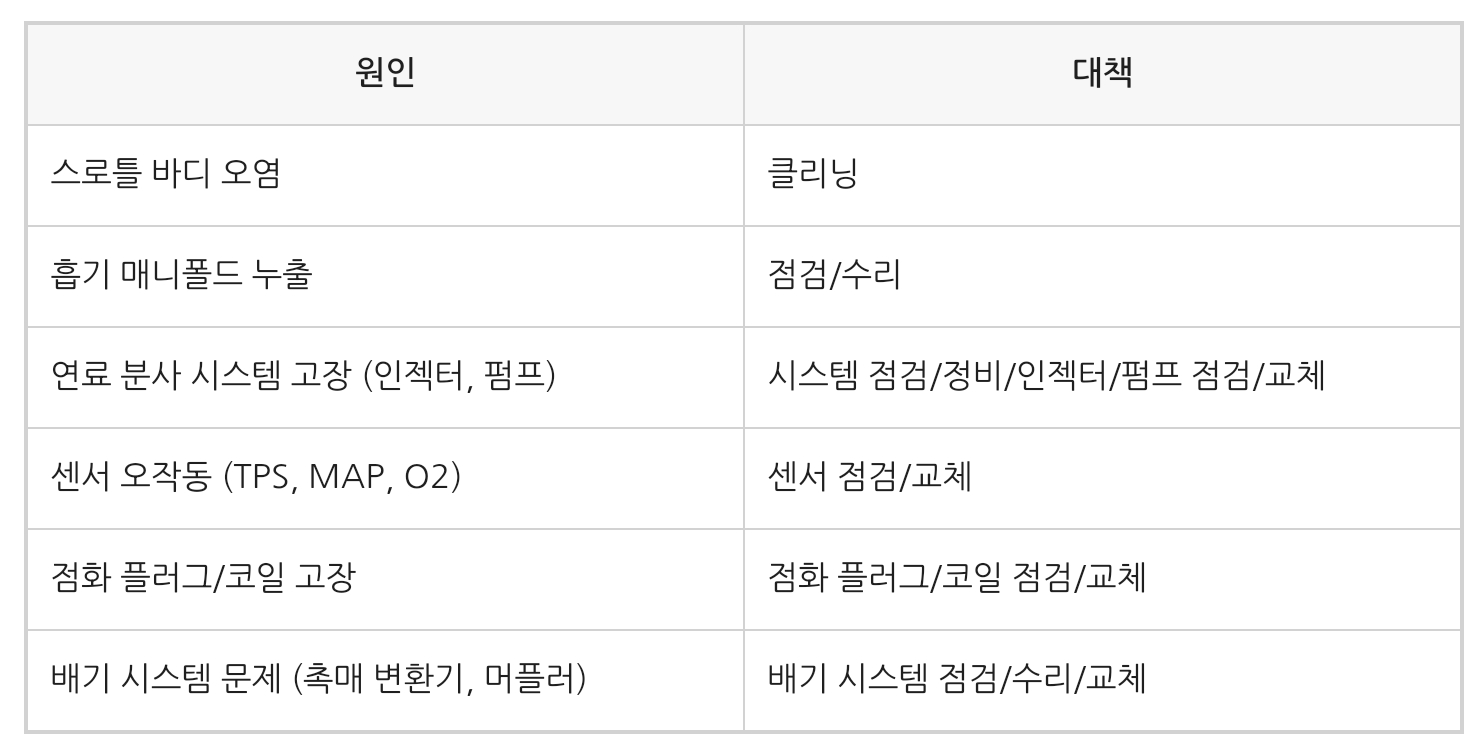

5. 가속장치
정의 및 기능: 엔진 회전 속도 조절 (연료량 조절, 가속/감속 제어)
주요 고장 현상:
- 가속 불량/지연/출력 저하
- 공회전 불안정/시동 꺼짐
- 연료 소비량 증가/흑연 발생
- 엔진 회전수 불안정
