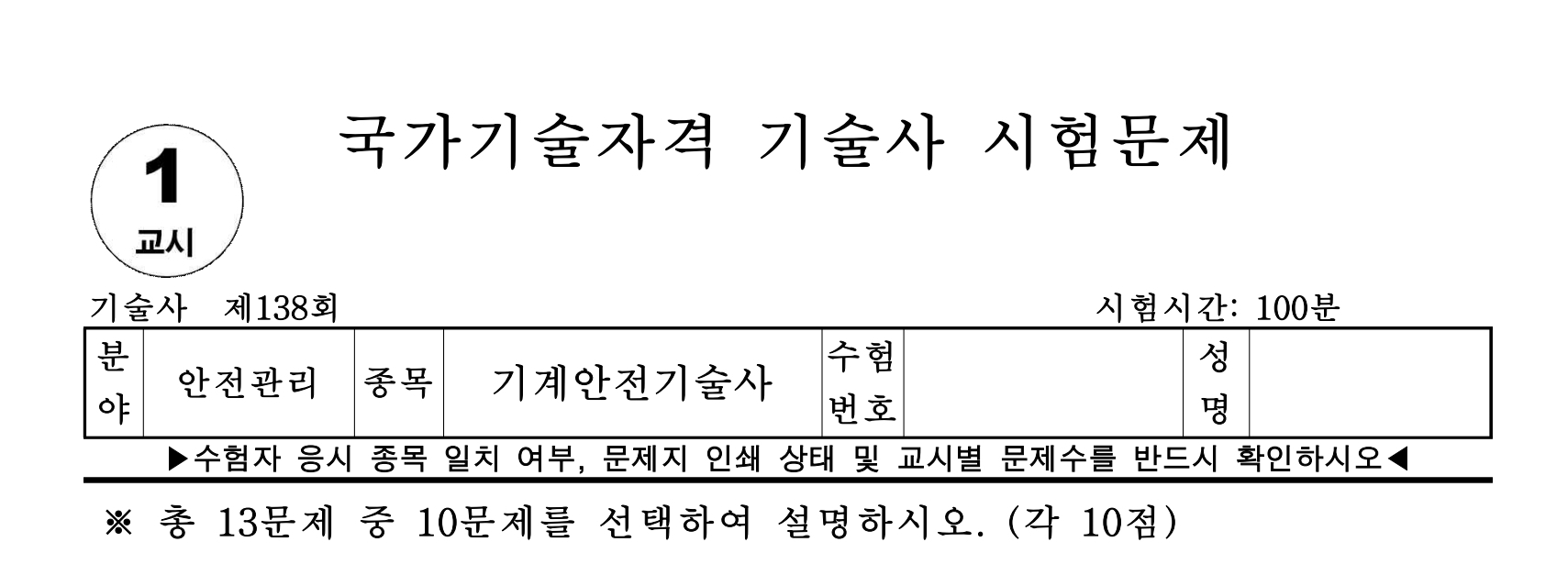

[기계안전기술사] 문제풀이 2026년 138-1-11 탁상용 연삭기 숫돌의 설치 순서

11. 탁상용 연삭기 숫돌의 설치 순서(가공물 받침대와 숫돌 외주면과의 간격과 숫돌과 조정편 사이의 간격 등을 포함)에 대하여 설명하시오.

문제풀이

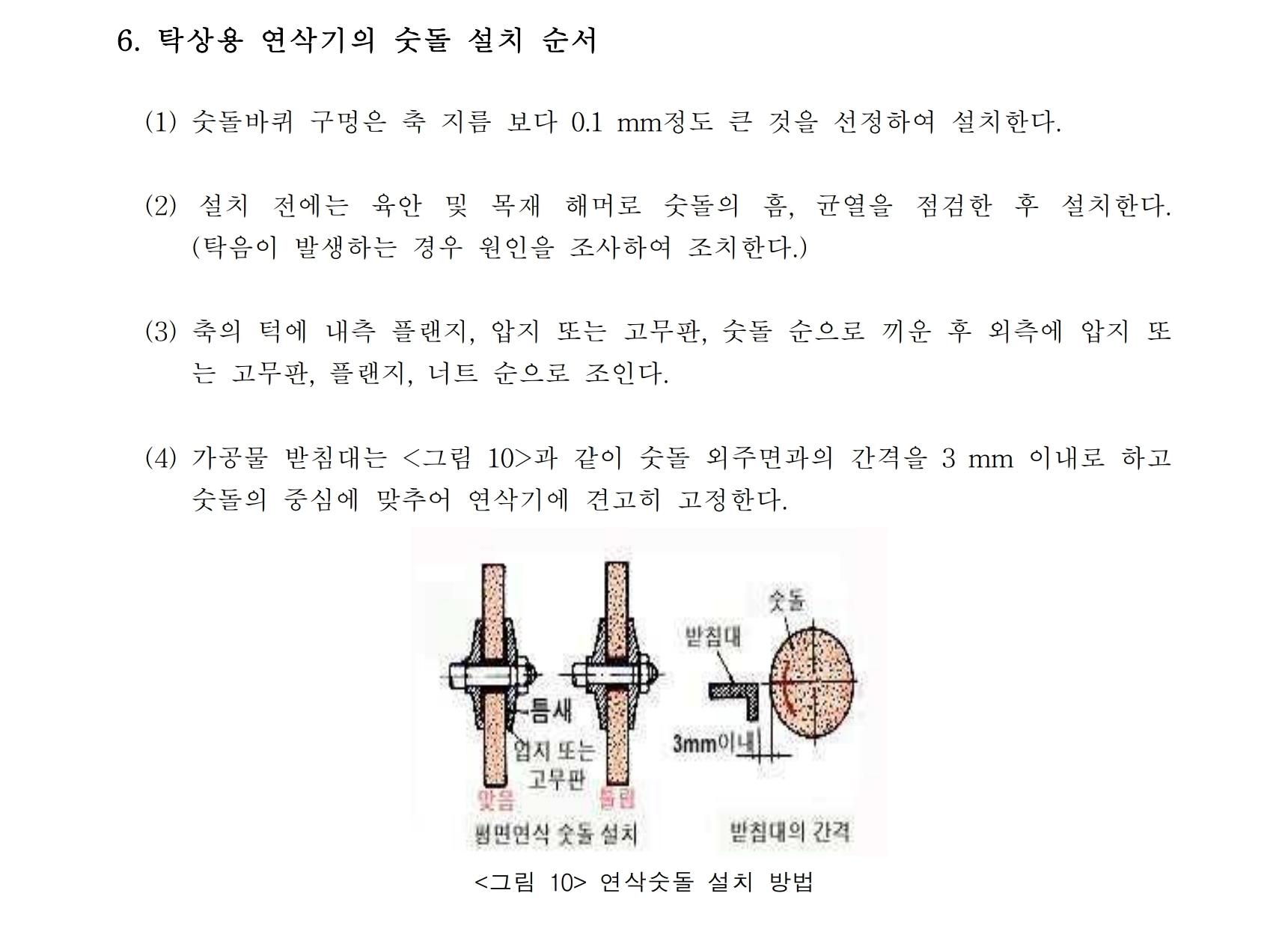

탁상용 연삭기의 숫돌 설치 순서
(1) 숫돌바퀴 구멍은 축 지름 보다 0.1 mm정도 큰 것을 선정하여 설치한다.
(2) 설치 전에는 육안 및 목재 해머로 숫돌의 흠, 균열을 점검한 후 설치한다.
      (탁음이 발생하는 경우 원인을 조사하여 조치한다.)
(3) 축의 턱에 내측 플랜지, 압지 또는 고무판, 숫돌 순으로 끼운 후 외측에 압지 또 는 고무판, 플랜지, 너트 순으로 조인다.
(4) 가공물 받침대는 숫돌 외주면과의 간격을 3 mm 이내로 하고 숫돌의 중심에 맞추어 연삭기에 견고히 고정한다.

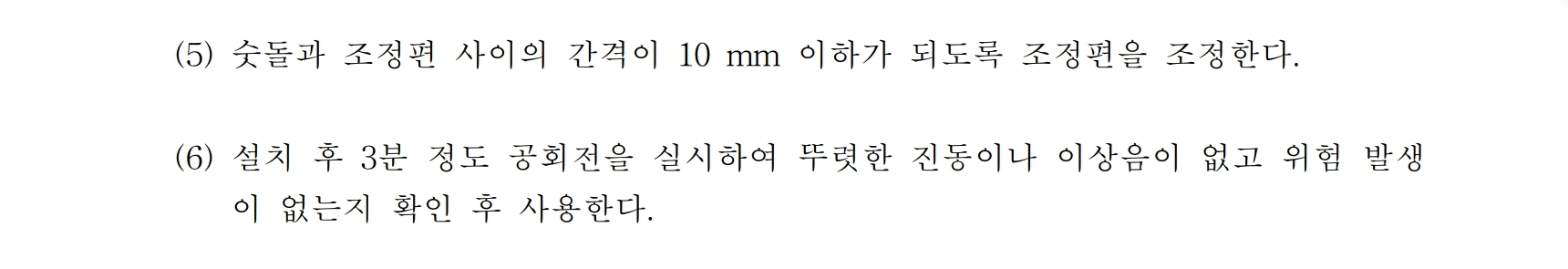

(5) 숫돌과 조정편 사이의 간격이 10 mm 이하가 되도록 조정편을 조정한다.
(6) 설치 후 3분 정도 공회전을 실시하여 뚜렷한 진동이나 이상음이 없고 위험 발생이 없는지 확인 후 사용한다.

출처 : M-190-2015 연삭기 안전작업에 관한 기술지침
